Обновлена информация: 03.09.2025
Назначение: Установка магнитоизмерительная «В-Н анализатор MS-03» предназначена для измерения электромагнитных параметров динамической петли гистерезиса магнитопроводов и образцов магнитомягких материалов при частотах от 50 Гц до 1 МГц в исследовательском и производственном (экспресс) режимах.
Объект измерений: образцы (магнитопроводы) тороидальной, прямоугольной, овальной, Ш-образной, броневой и другой формы с замкнутой средней линией из электротехнических сталей, аморфных и нанокристаллических сплавов, пермаллоев, ферритов, порошковых, магнитодиэлектриков и прочих магнитомягких материалов.
Измеряемые параметры: кривая В-Н, потери, магнитная проницаемость, параметры динамической петли гистерезиса в широком диапазоне частот от 50 Гц до 1 МГц, импеданс, индуктивность, тангенс угла магнитных потерь и др.
В основу работы установки положен метод оцифровки (Digitizing method), применяемый для исследования параметров петли гистерезиса магнитомягких материалов при высоких уровнях возбуждения в соответствии с международным стандартом МЭК – IEC 62044-3(2000).
- Установка включена в ГосРеестр средств измерений РФ. Регистрационный номер 66639-17
- Установка соответствует регламентам ТР ТС 004/2011, ТР ТС 020/2011
- Сертификат соответствия ТР ТС: RU C-RU.HB20.B.00018/22
Варианты поставки

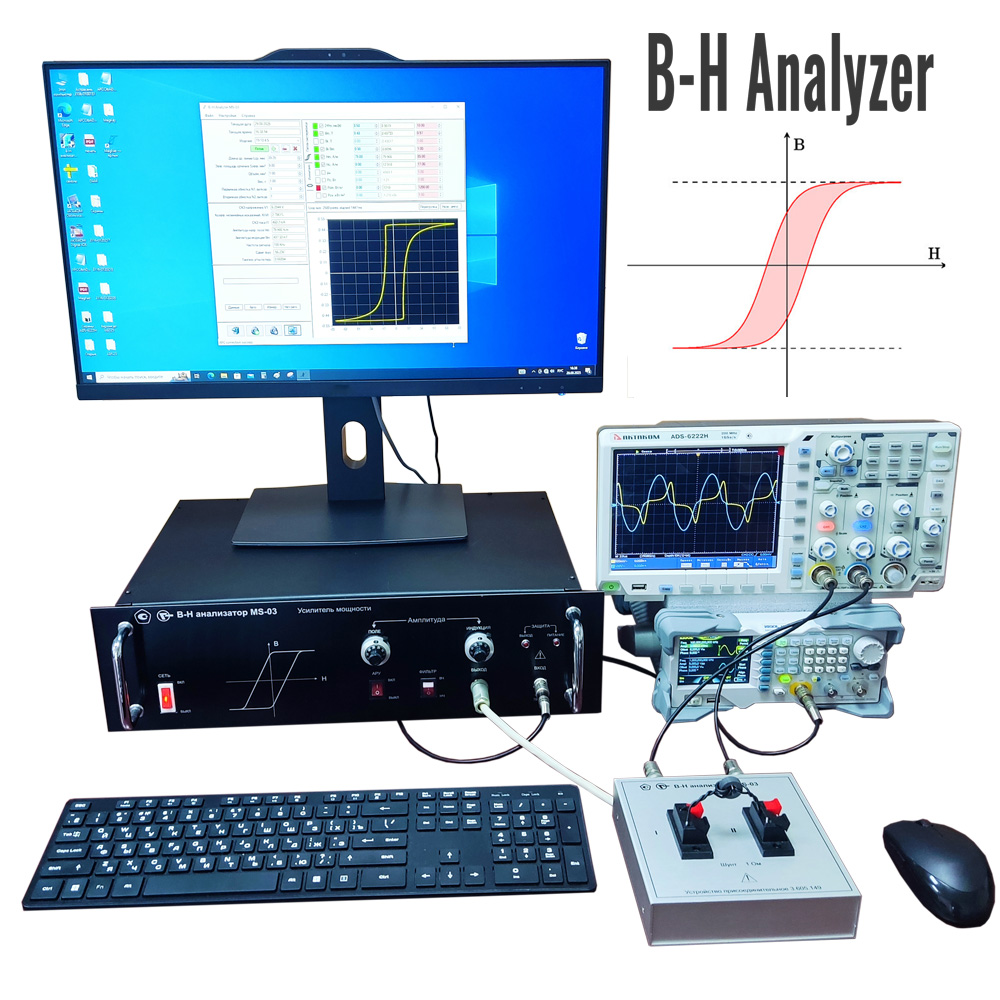

Установка магнитоизмерительная «В-Н анализатор MS-03» состоит из комплекта приборов под управлением инструментального компьютера и выпускается в двух вариантах комплектации:
- С восьмиразрядным осциллографом ACK-3106 (ACK-3116). Производитель: АКТАКОМ.

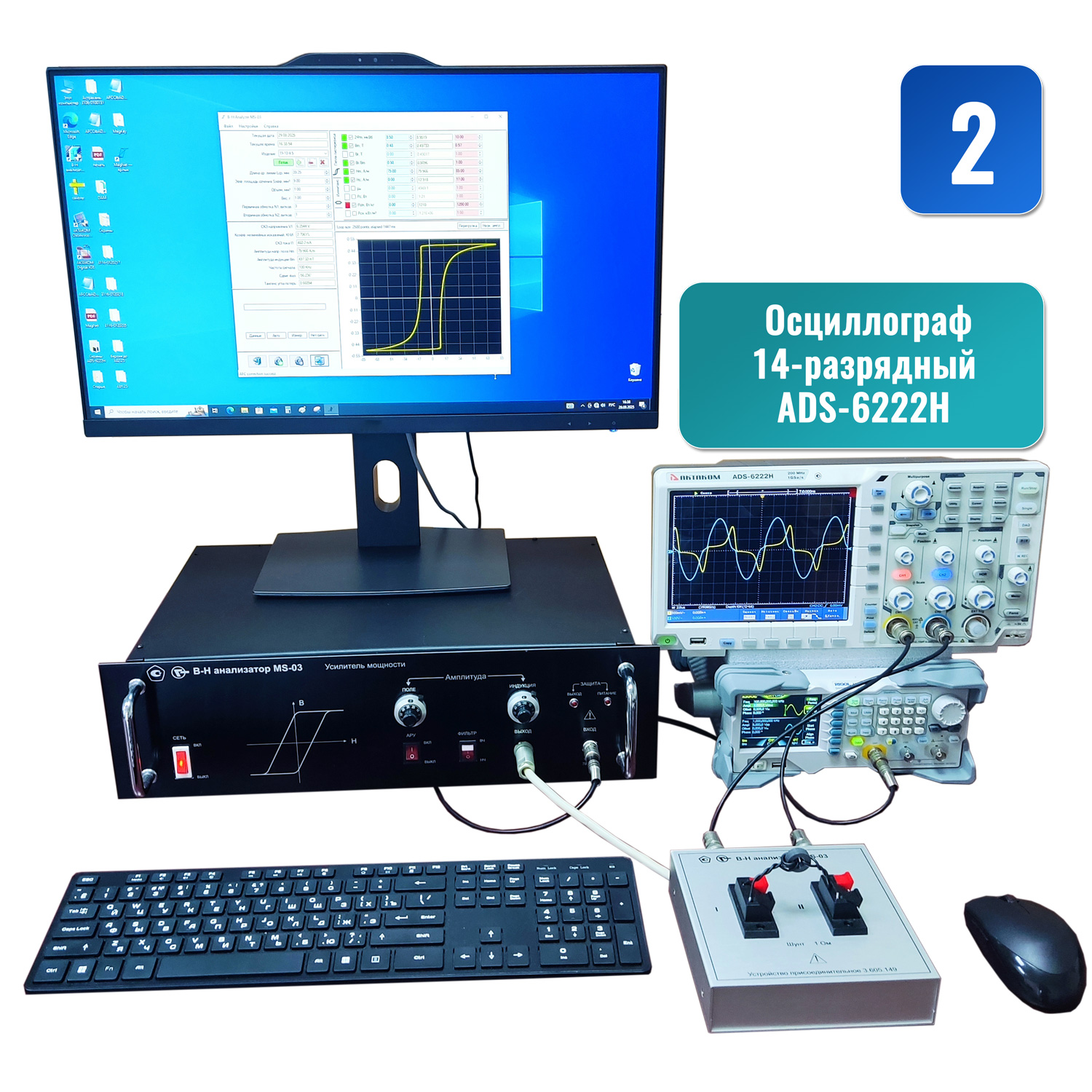

- С четырнадцатиразрядным осциллографом ADS-6222H. Производитель: АКТАКОМ.

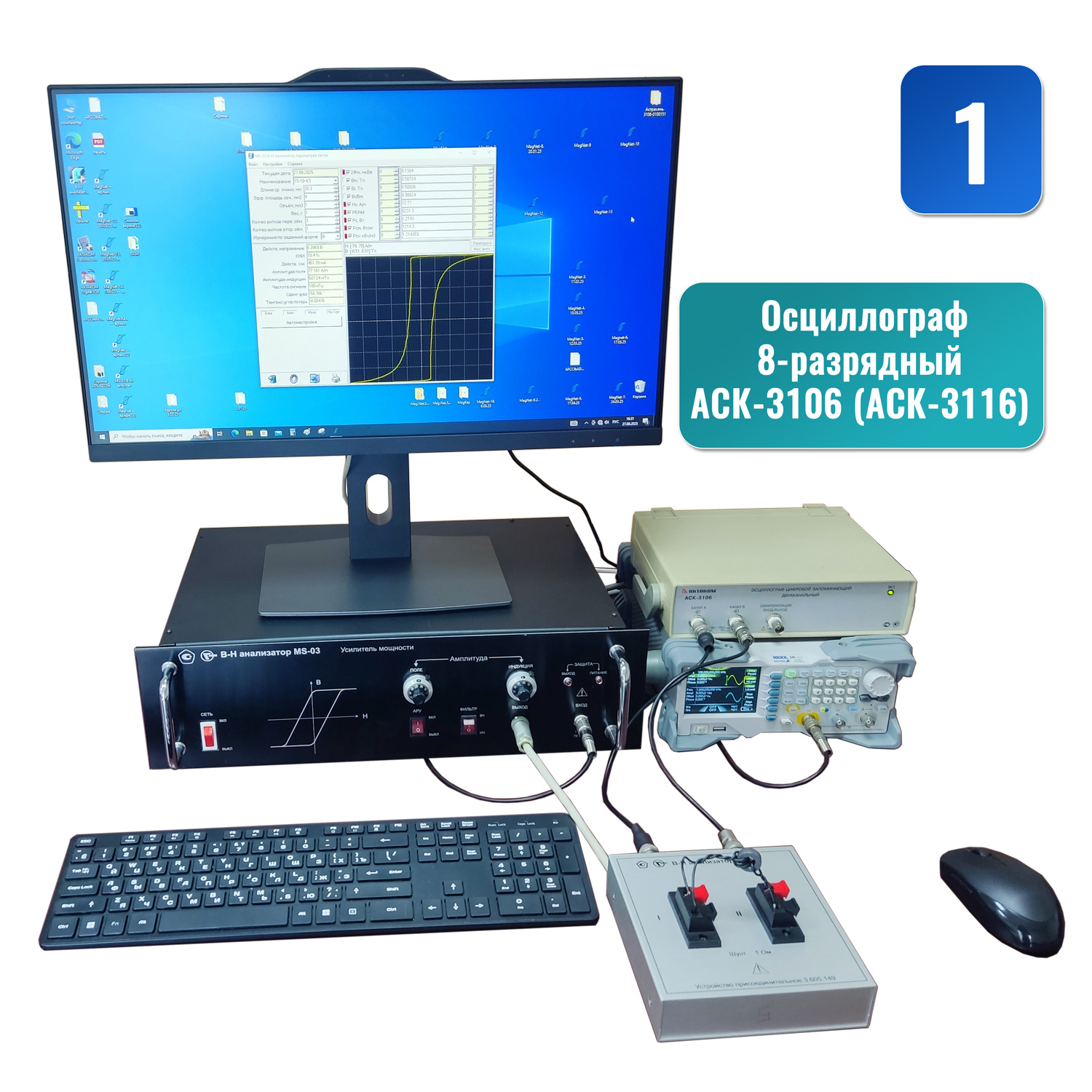

Особенности варианта №1:
• 8–разрядный виртуальный осциллограф
• 10 параметров петли гистерезиса
• Высокая скорость измерения от 0.5 сек
• Быстрая настройка режима
• Быстрая разбраковка в производственном режиме без нанесения обмоток
• Поддержка автомата загрузки
Особенности варианта №2:
• 14-разрядный настольный осциллограф
• 10 параметров петли гистерезиса
• 9 параметров иммитанса
• Скорость измерения от 1.8 сек
• Собственные настройки и функции осциллографа
Сравнение вариантов поставки магнитоизмерительной установки
Различия в версиях осциллографа.
| Характеристика | Версия с осциллографом ACK-3106 (или 3116) | Версия с осциллографом ADS-6222H | Примечание |
|---|---|---|---|
| Характеристики осциллографа | Виртуальный USB прибор. 2 канала, 100 МГц, частота дискретизации 100 Мвыб/сек, АЦП 8 бит. Вертикальная развертка 8 делений, 2 мВ/дел...10 В/дел, точность ± 2.5%. Максимальное входное напряжение ± 100 В. Госреестр: 40253-08. | Настольный прибор. 2 канала, 200 МГц, частота дискретизации 1 Гвыб/сек, АЦП 14 бит. Вертикальная развертка 10 делений, 1 мВ/дел...10 В/дел, точность ± 1.5%. Максимальное входное напряжение ± 250 В Госреестр: 68969-17. | |
| Связь осциллографа с ПК | USB 1.1 | LAN | |
| Модель ПК | Моноблок MSI MS-AE 06 ОС Windows 10 (или 11) | Моноблок MSI MS-AE 06 ОС Windows 10 (или 11) | Возможна замена |
| Максимальное напряжение с измерительной обмотки, В (RMS) | 80 | 100 | |
| Диапазон частот | 50 Гц – 1 МГц | 50 Гц – 1 МГц | |
| Измеряемые параметры петли гистерезиса | - Двойной поток 2 Фm, - Амплитуда магнитной индукции Bm - Остаточная индукция Br - Коэффициент прямоугольности Br/Bm - Коэрцитивная сила Hc - Амплитудная магнитная проницаемость µа - Мощность потерь Pc - Удельная мощность потерь Pcm - Объемная мощность потерь Pcv - Действующее напряжение в первичной обмотке U1 - Действующий ток в первичной обмотке I1 - Амплитуда напряженности магнитного поля Hm - Частота измерения f - Коэффициент нелинейных искажений КНИ - Угол сдвига фаз тока и напряжения θ - Тангенс угла потерь tg δ | - Двойной поток 2 Фm, - Амплитуда магнитной индукции Bm - Остаточная индукция Br - Коэффициент прямоугольности Br/Bm - Коэрцитивная сила Hc - Амплитудная магнитная проницаемость µа - Мощность потерь Pc - Удельная мощность потерь Pcm - Объемная мощность потерь Pcv - Действующее напряжение в первичной обмотке U1 - Действующий ток в первичной обмотке I1 - Амплитуда напряженности магнитного поля Hm - Частота измерения f - Коэффициент нелинейных искажений КНИ - Угол сдвига фаз тока и напряжения θ - Тангенс угла потерь tg δ | Точность согласно Описанию типа установки. Состав параметров петли гистерезиса (ПГ) одинаков. |
| Измеряемые параметры иммитанса | — (не поддерживается) | - Индуктивность L - Амплитудная магнитная проницаемость µа - Активное сопротивление R - Модуль импеданса │Z│ - Магнитная проницаемость µz - Действительная магнитная проницаемость µ’ - Мнимая магнитная проницаемость µ” - Угол сдвига тока и напряжения θ - Добротность Q - Тангенс угла потерь tg δ | Точность не нормируется. Требуется специальное присоединительное устройство (по договоренности). |
| Производительность | Высокая. Время измерения от 0.5 сек/изделие. Быстрая настройка режима. Возможность работы с экспресс присоединительным устройством без нанесения обмоток (3 +1 виток, размеры изделий ограничены). Возможность работы с автоматом загрузки (размеры изделий ограничены). | Низкая. Типичное время измерения 1.8 - 2 сек/изделие. Медленная настройка режима. Возможность работы с экспресс присоединительным устройством без нанесения обмоток (3 +1 виток, размеры изделий ограничены). | |
| Сервисные функции | - Калибровка осциллографа - Калибровка нуля - Печать - База данных измерений. Доступ из Microsoft Excel и т.п. - Сохранение настроек изделий и прибора по наименованию изделия - Разбраковка по задаваемым интервалам годности с цветовой и звуковой сигнализацией - Цветовые настройки интерфейса - Регулятор фильтра - Регулятор быстродействие/ точность - Настройки загрузочного автомата | - Калибровка осциллографа - Калибровка нуля - Печать - База данных измерений. Доступ из Microsoft Excel и т.п. - Сохранение настроек изделий и прибора по наименованию изделия - Разбраковка по задаваемым интервалам годности с цветовой и звуковой сигнализацией - Цветовые настройки интерфейса - Регулятор фильтра - Усреднение измерений (до 8 измерений) - Собственные настройки осциллографа – разрядность (8, 12, 14), фильтр 20 МГц, память и др. | |
| Устройство ввода-вывода | АСЕ-1748 Связь с ПК по USB | JY-DAM0222 Связь с ПК по LAN | |
| Генератор | Rigol DG-1022Z | Rigol DG-1022Z | Возможна замена |
| Усилитель мощности | КВШУ.469118.002 50 Гц – 1 МГц ± 23 В ± 5 А | КВШУ.469118.002 50 Гц – 1 МГц ± 23 В ± 5 А | |
| Присоединительные устройства | Я1М3.605.149, Я1М3.605.100 | Я1М3.605.149, Я1М3.605.100 | |
| Контрольные образцы | 2 шт. - Сталь 3408 (50 Гц – 1 кГц); - Нанокристаллический АМАГ 200С (50 кГц – 500 кГц). | 2 шт. - Сталь 3408 (50 Гц – 1 кГц); - Нанокристаллический АМАГ 200С (50 кГц – 500 кГц). |
Усилитель мощности

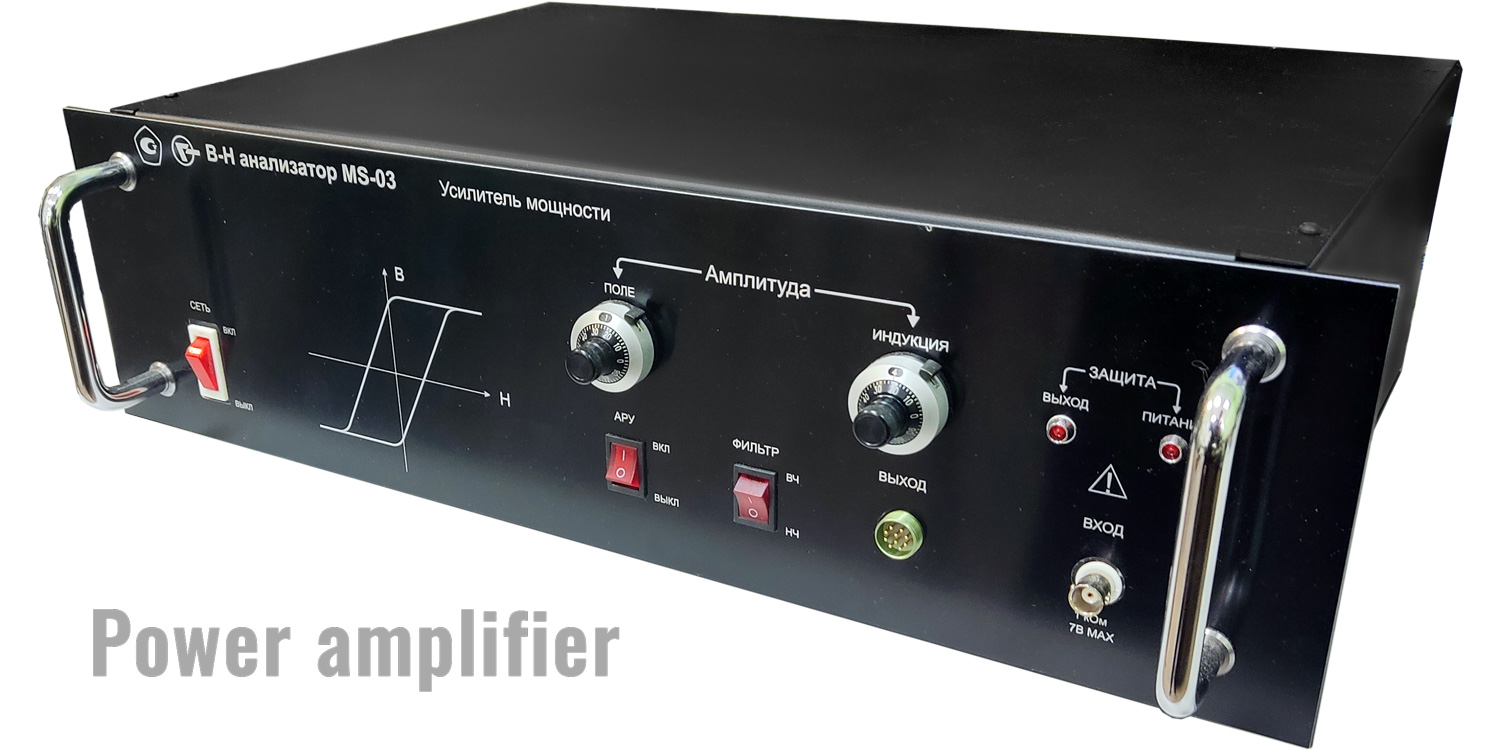

Усилитель мощности КВШУ.469118.002 (Производитель: ПАО "Мстатор")
Особенности усилителя:
- Диапазон частот 50 Гц – 1 МГц,
- Амплитуда напряжения ± 23В,
- Амплитуда тока ± 5А,
- Режим стабилизации тока (фиксированная амплитуда H),
- Низкое выходное сопротивление,
- Работа на низкоомную индуктивную и резистивную нагрузку от 1 Ом,
- Двухконтурная триггерная защита от перегрузки и КЗ выхода.
Присоединительные устройства
Присоединительные устройства:

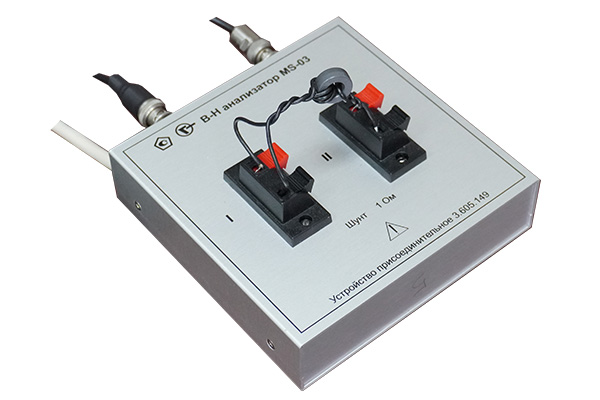

- Я1М3.605.149

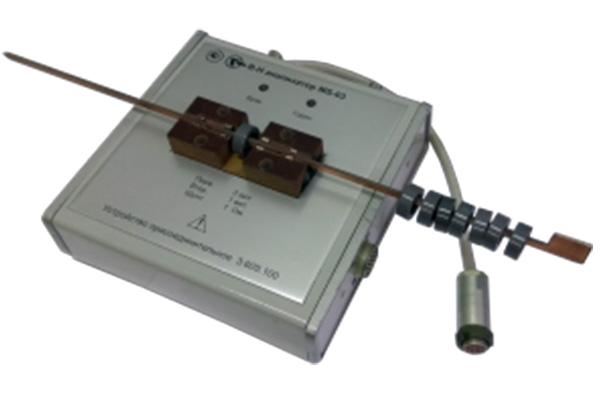

- Я1М3.605.100
Программное обеспечение
Установки оснащены специальным программным обеспечением (ПО), работающим в операционной системе Windows 7 и старших версий.
ПО предназначено для управления работой установки и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, разбраковку магнитопроводов по заданным пределам параметров, обработку, архивацию параметров проверенных изделий, представление полученных результатов в виде графиков, таблиц и протоколов, вывод результатов измерений на экран монитора компьютера и на принтер.
ПО может быть запущено в исследовательском (расширенном) или производственном (экспресс) варианте, отличающемся уровнем доступа оператора к настройкам и степенью автоматизации. Первый используется для точных измерений параметров отдельных образцов с нанесением оптимальных измерительных обмоток. Второй – в условиях серийного производства для контроля и разбраковки больших партий однотипных магнитопроводов без нанесения измерительных обмоток с автозапуском вычислений по датчику установки изделия.

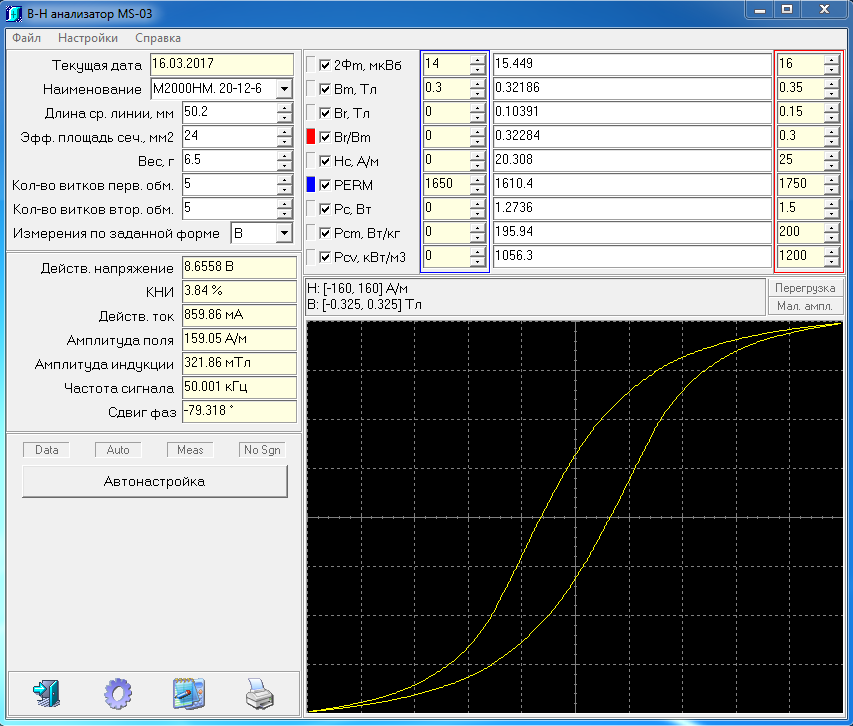

Интерфейс программы. Вариант комплектации с ACK-3116 (3106).

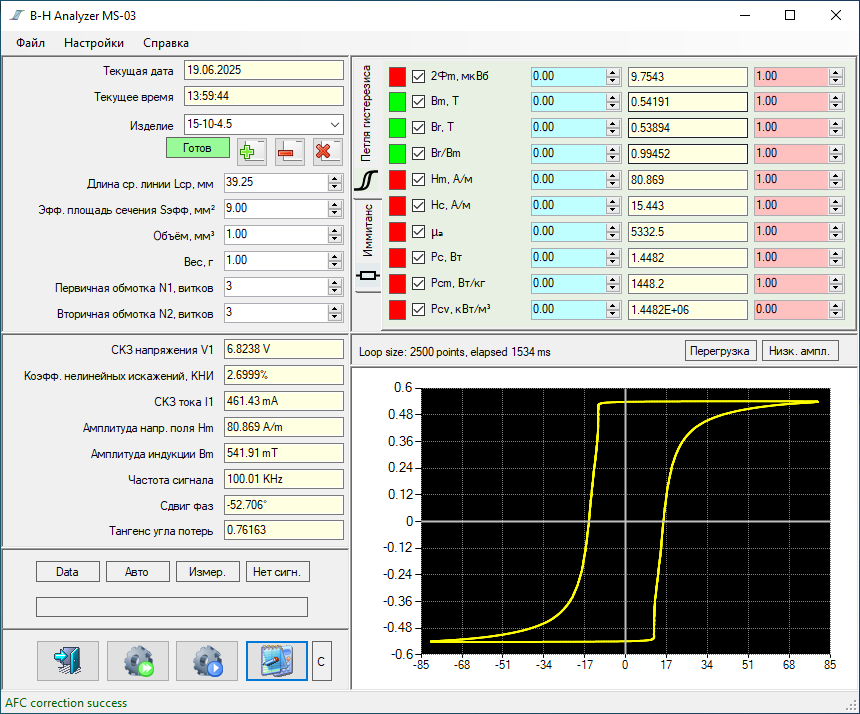

Интерфейс программы (новый). Вариант комплектации с ADS-6222H. Вкладка параметров ПГ.

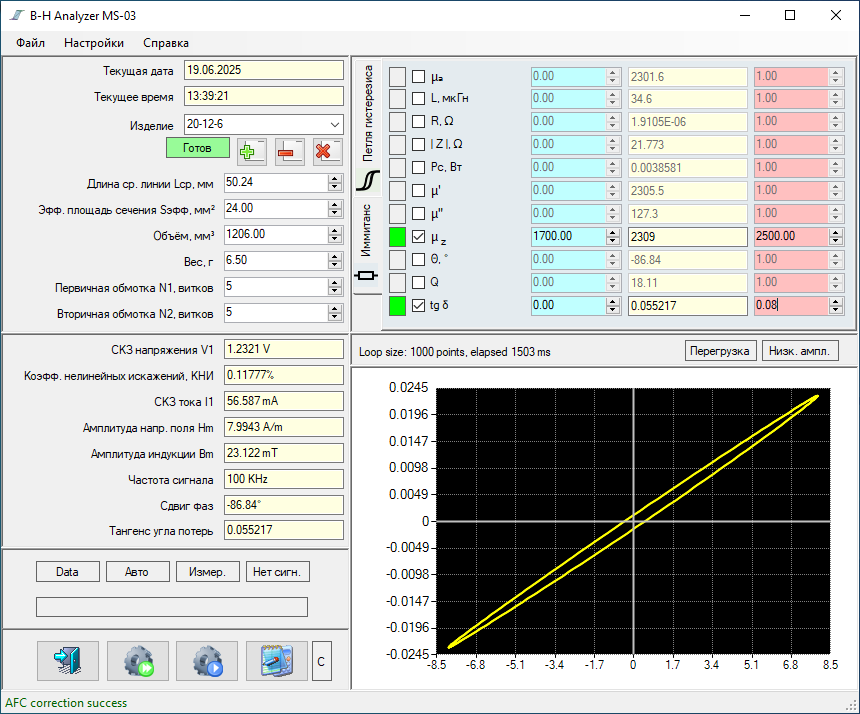

Интерфейс программы (новый). Вариант комплектации с ADS-6222H. Вкладка параметров иммитанса.
Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
Диапазон установки частоты намагничивающего сигнала f,Гц Пределы допускаемой относительной погрешности установки частоты намагничивающего сигнала, % | от 50 до 1·106 включ. ±0,1 |
| Форма намагничивающего сигнала | Синусоидальная |
Диапазон измерения действующего значения напряжения в обмотке намагничивания, В Пределы допускаемой относительной погрешности измерения действующего значения напряжения в обмотке намагничивания, % | от 0,005 до 3,5 включ. ±0,5 |
Диапазон измерений амплитуды напряженности магнитного поля Hm, А/м Пределы допускаемой относительной погрешности измерений амплитуды напряженности магнитного поля, % | от 1 до 1 000 включ. ±1,0 |
Диапазон измерений амплитуды магнитной индукции Вm и остаточной индукции Br, Тл Пределы допускаемой относительной погрешности измерений амплитуды магнитной индукции и остаточной индукции, % | от 0,05 до 2,40 включ. ±2,0 |
Диапазон измерений двойного магнитного потока 2Фm, мкВб Пределы допускаемой относительной погрешности измерений двойного магнитного потока, % | от 1 до 1 000 включ. ±1,5 |
Диапазон измерений относительной амплитудной магнитной проницаемости mа (PERM) Пределы допускаемой относительной погрешности измерений относительной амплитудной магнитной проницаемости, % | от 50 до 500 000 включ. ±5,0 |
Диапазон измерений коэффициента прямоугольности Вr/Bm Пределы допускаемой относительной погрешности измерений коэффициента прямоугольности, % | от 0,05 до 1,00 включ. ±(3+0,6·Bm/Br) |
Диапазон измерений коэрцитивной силы по индукции Нс, А/м Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % | от 5 до 1 000 включ. ±(4+0,6·Нm/Нс) |
Диапазон измерений мощности магнитных потерь Рс, Вт Пределы допускаемой относительной погрешности измерений мощности магнитных потерь Pc, мощности удельных магнитных потерь Рcm , мощности объемных магнитных потерь Рсv в диапазоне частот от 50 Гц до 500 кГц включ., % | от 0,01 до 50,00 включ. ±5,0 |
Диапазон измерений коэффициента нелинейных искажений сигнала в обмотке намагничивания, % Пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений сигнала намагничивания | от 0 до 100 не нормировано |
Диапазон измерений угла сдвига фаз между током и напряжением в обмотке намагничивания, ° Пределы допускаемой относительной погрешности измерений угла сдвига фаз | от -180 до +180 не нормировано |
| Параметры иммитанса: L, R, │Z│, µz , µ’, µ’’, θ, Q, tg δ | Погрешность не нормирована |
Комплектность средства измерений
| Наименование | Вариант с 8-разрядным осциллографом | Вариант с 14-разрядным осциллогарфом | Количество | Примечание |
|---|---|---|---|---|
| Инструментальный компьютер моноблок | Моноблок MSI ОС Windows 10 (или 11) | Моноблок MSI ОС Windows 10 (или 11) | 1 шт. | Возможна замена |
| Генератор сигналов низкочастотный | Rigol DG-1022Z | Rigol DG-1022Z | 1 шт. | Возможна замена |
| Осциллограф цифровой запоминающий двухканальный | АСК-3106 | ADS-6222H | 1 шт. | |
| Усилитель мощности специализированный | КВШУ.469118.002 | КВШУ.469118.002 | 1 шт. | |
| Устройство универсальное измерительное присоединительное | Я1М3.605.149 | Я1М3.605.149 | 1 шт. | |
| Устройство экспресс присоединительное | Я1М3.605.100* | — | 1 шт. | Комплектуется по согласованию с Заказчиком |
| Модуль дискретного ввода-вывода | ACE-1748* | — | 1 шт. | Комплектуется по согласованию с Заказчиком |
| Программное обеспечение | В-Н анализатор MS-03 | В-Н анализатор MS-03 | 1 шт. | Версия 3.1.2.2 или выше |
| Установка магнитоизмерительная «В-Н анализатор MS-03». Руководство по эксплуатации | КВШУ.411734.002 РЭ | КВШУ.411734.002 РЭ | 1 шт. | |
| Комплект кабелей и замыкателей | КК и З | КК и З | 1 шт. | |
| Образец контрольный | КО | КО | 2 шт. | |
| П р и м е ч а н и е: Принтер комплектуется Заказчиком. * - Не входит в базовый комплект поставки, комплектуется по согласованию с Заказчиком | ||||
Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц | 220 ± 22 50 ± 1 |
| Потребляемая мощность, В·А, не более | 1000 |
Габаритные размеры (ширина × глубина × высота), мм, не более: – генератор |
229×105×281 |
Масса, кг, не более: – генератор |
2,8 |
Условия эксплуатации: – диапазон рабочих температур, °С |
от 5 до 40 |
| Срок гарантии | 12 мес. |
| Средний срок службы, не менее | 10 лет |
Свидетельство об утверждении типа
Справки по e-mail: market@mstator.ru, тел: +7 (81664) 90226.
==============
Архив: предшествующий вариант комплектации
