Назначение
Установка магнитоизмерительная «В-Н анализатор MS-03» предназначена для измерения электромагнитных параметров динамической петли гистерезиса магнитопроводов и образцов магнитомягких материалов при частотах от 10 Гц до 1 МГц в исследовательском и производственном (экспресс) режимах.
Объектом измерений являются образцы (магнитопроводы) тороидальной, прямоугольной, овальной, Ш-образной, броневой и другой формы с замкнутой средней линией из электротехнических сталей, аморфных и нанокристаллических сплавов, пермаллоев, ферритов, магнитодиэлектриков и прочих магнитомягких материалов.
Принцип действия установки магнитоизмерительной «В-Н анализатор MS-03» основан на формировании в цепи, состоящей из намагничивающей обмотки магнитопровода с последовательно включенным шунтом – датчиком тока, ЭДС синусоидальной или прямоугольной формы, измерении мгновенных значений тока в цепи намагничивания и ЭДС на измерительной обмотке, получении формы сигнала, пропорционального магнитному потоку, с последующим расчётом магнитных характеристик магнитопровода.
В основу работы установки положен метод оцифровки (Digitizing method), применяемый для исследования параметров петли гистерезиса магнитомягких материалов при высоких уровнях возбуждения в соответствии с международным стандартом МЭК – IEC 62044-3(2000).
Установка соответствует регламентам ТР ТС 004/2011, ТР ТС 020/2011.
Регистрационный номер: ТР ТС № RU Д-RU.OM02.B.14217.
Сертификат соответствия ТР ТС: RU C-RU.АЛ16.В.28562
Установка включена в ГосРеестр средств измерений РФ. Регистрационный номер 66639-17.

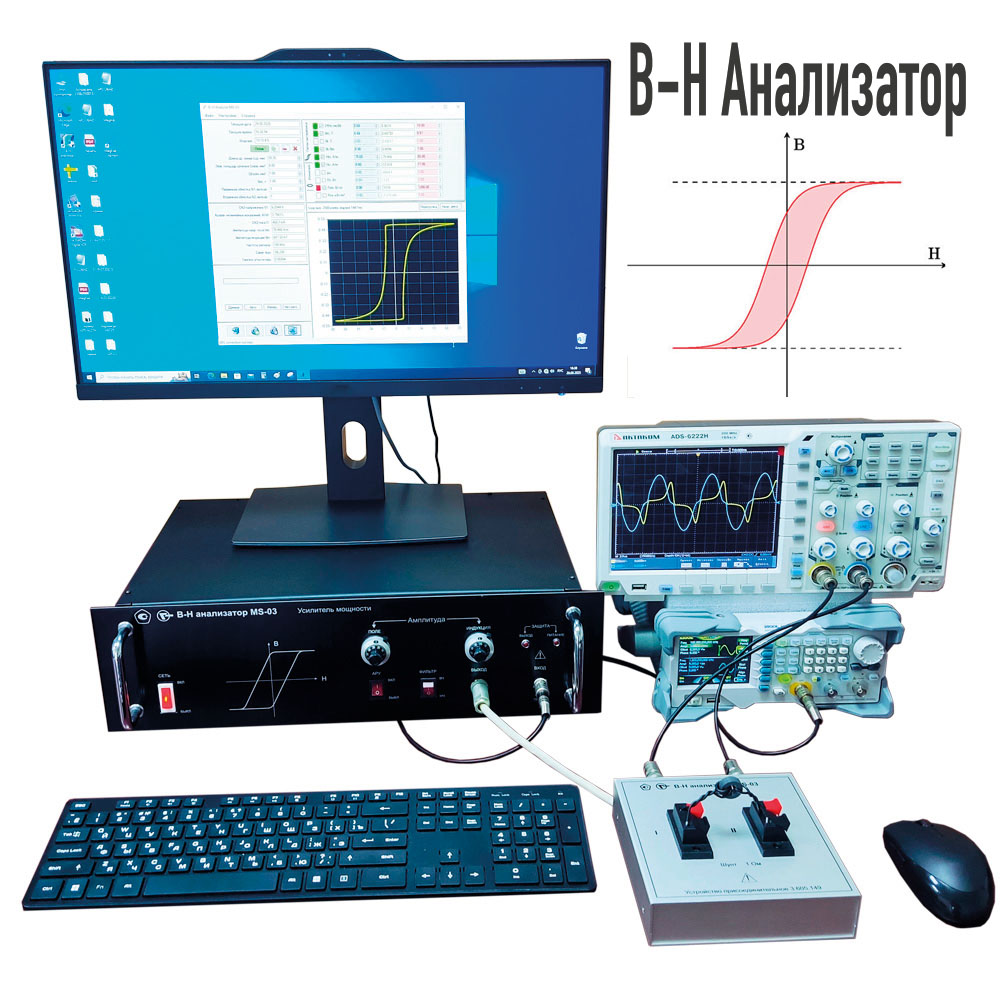

Установка магнитоизмерительная «В-Н анализатор MS-03» состоит из комплекта приборов под управлением инструментального компьютера. Установка выпускается в разных модификациях в зависимости от требований Заказчика. Модификации отличаются моделью усилителя мощности, и соответственно наличием/отсутствием устройства экспресс присоединительного и модуля дискретного ввода-вывода.
Программное обеспечение
Установки оснащены специальным программным обеспечением (ПО), работающим в операционной системе Windows XP и более старших версий.
ПО предназначено для управления работой установки и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, разбраковку магнитопроводов по заданным пределам параметров, обработку, хранение, представление полученных результатов в виде графиков, таблиц и протоколов, вывод результатов измерений на экран монитора компьютера и на внешние устройства.
ПО может быть запущено в исследовательском (расширенном) или производственном (экспресс) варианте, отличающемся уровнем доступа оператора к настройкам и степенью автоматизации. Первый используется для точных измерений параметров отдельных образцов с нанесением оптимальных измерительных обмоток. Второй – в условиях серийного производства для контроля и разбраковки больших партий однотипных магнитопроводов без нанесения измерительных обмоток с автозапуском вычислений по датчику установки изделия. Минимальное время измерения параметров одного изделия в производственном режиме, включая установку и снятие, не более 1.5 сек.
ПО выполняет архивацию параметров проверенных изделий с заданием ограничения размера файла. База данных измерений доступна из приложений Microsoft Office (MS Exel, MS Access). ПО автоматически сохраняет данные о дате, количестве проверенных изделий каждого наименования, количестве годных и забракованных.

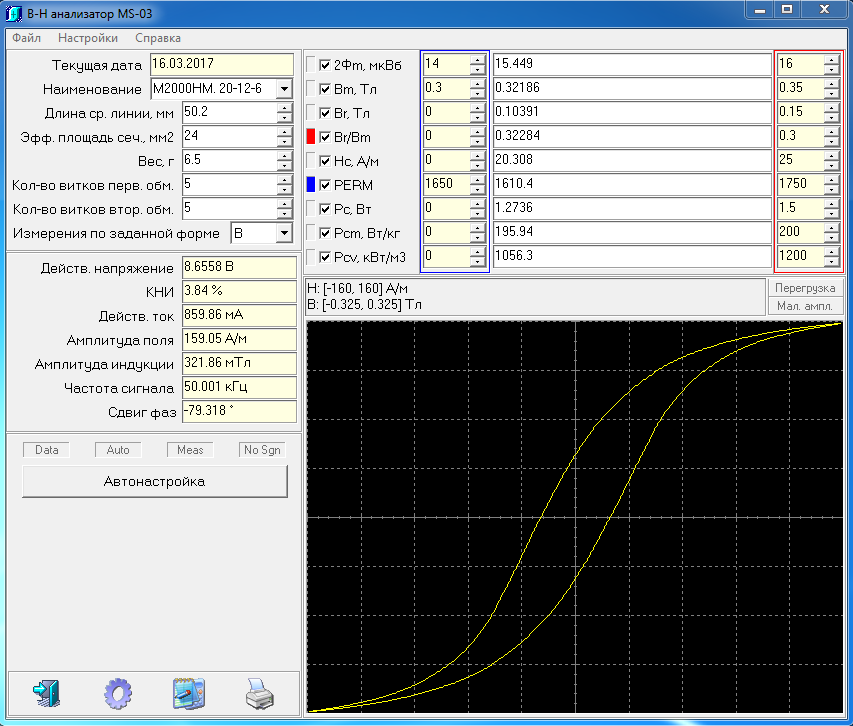

Интерфейс программы
Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
Диапазон установки частоты намагничивающего сигнала f,Гц Пределы допускаемой относительной погрешности установки частоты намагничивающего сигнала, % | от 50 до 1·106 включ. ±0,1 |
| Форма намагничивающего сигнала | Синусоидальная (для усилителя КВШУ.469118.002) Синусоидальная и прямоугольная (для SY-5001, SY-5002) |
Диапазон измерения действующего значения напряжения в обмотке намагничивания, В Пределы допускаемой относительной погрешности измерения действующего значения напряжения в обмотке намагничивания, % | от 0,05 до 107,0 включ. ±0,5 |
Диапазон измерения действующего значения тока в обмотке намагничивания, А Пределы допускаемой относительной погрешности измерения действующего значения тока в обмотке намагничивания, % | от 0,005 до 3,5 включ. ±0,5 |
Диапазон измерений амплитуды напряженности магнитного поля Hm, А/м Пределы допускаемой относительной погрешности измерений амплитуды напряженности магнитного поля, % | от 1 до 1 000 включ. ±1,0 |
Диапазон измерений амплитуды магнитной индукции Вm и остаточной индукции Br, Тл Пределы допускаемой относительной погрешности измерений амплитуды магнитной индукции и остаточной индукции, % | от 0,05 до 2,40 включ. ±2,0 |
Диапазон измерений двойного магнитного потока 2Фm, мкВб Пределы допускаемой относительной погрешности измерений двойного магнитного потока, % | от 1 до 1 000 включ. ±1,5 |
Диапазон измерений относительной амплитудной магнитной проницаемости mа (PERM) Пределы допускаемой относительной погрешности измерений относительной амплитудной магнитной проницаемости, % | от 50 до 500 000 включ. ±5,0 |
Диапазон измерений коэффициента прямоугольности Вr/Bm Пределы допускаемой относительной погрешности измерений коэффициента прямоугольности, % | от 0,05 до 1,00 включ. ±(3+0,6·Bm/Br) |
Диапазон измерений коэрцитивной силы по индукции Нс, А/м Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % | от 5 до 1 000 включ. ±(4+0,6·Нm/Нс) |
Диапазон измерений мощности магнитных потерь Рс, Вт Пределы допускаемой относительной погрешности измерений мощности магнитных потерь Pc, мощности удельных магнитных потерь Рcm , мощности объемных магнитных потерь Рсv в диапазоне частот от 50 Гц до 500 кГц включ., % | от 0,01 до 50,00 включ.
±5,0 |
Диапазон измерений коэффициента нелинейных искажений сигнала в обмотке намагничивания, % Пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений сигнала намагничивания | от 0 до 100 не нормировано |
Диапазон измерений угла сдвига фаз между током и напряжением в обмотке намагничивания, ° Пределы допускаемой относительной погрешности измерений угла сдвига фаз | от -180 до +180 не нормировано |
Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
|---|---|---|---|
Инструментальный компьютер моноблок ОС WINDOWS 10 | 1 шт. | По согласованию с Заказчиком | |
| Генератор сигналов низкочастотный | AWG-4110 | 1 шт. | Возможна замена на генератор с аналогичными МХ |
| Осциллограф цифровой запоминающий двухканальный | АСК-3106 или АСК-3116 | 1 шт. | |
| Усилитель мощности специализированный | КВШУ.469118.002 (МСТАТОР) или SY-5002 (PMK, Германия) или SY-5001 (PMK, Германия) | 1 шт. | Выбор модели по согласованию с Заказчиком |
| Устройство универсальное измерительное присоединительное | Я1М3.605.149 | 1 шт. | |

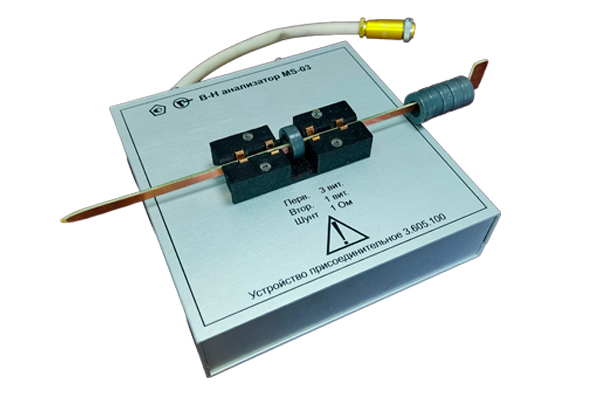

| Устройство экспресс присоединительное | Я1М3.605.100 | 1 шт. | Комплектуется по согласованию с Заказчиком |
| Модуль дискретного ввода-вывода | АСЕ-1748 | 1 шт. | Только в варианте с усилителем КВШУ.469118.002 Комплектуется посогласованию с Заказчиком |
| Программное обеспечение | В-Н анализатор MS-03 | 1 шт. | Версия 3.1.2.2 или выше. Дистрибутив на жестком диске ПК |
| Установка магнитоизмерительная «В-Н анализатор MS-03». Руководство по эксплуатации | КВШУ. 411734.002 РЭ | 1 экз. | |
| Комплект кабелей и замыкателей | 1 шт. | ||
| Образец контрольный | КО | 2 шт. | |
| Примечание - Принтер комплектуется Заказчиком. | |||
Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц |
220 ± 22 50 ± 1 |
| Потребляемая мощность, В·А, не более | 1000 |
Габаритные размеры (ширина×глубина×высота), мм, не более: – генератор – осциллограф – устройство универсальное присоединительное |
229×105×281 260×210×70 165×170×70 |
Масса, кг, не более: – генератор – осциллограф – устройство универсальное присоединительное |
2,8 0,9 0,7 |
Условия эксплуатации: – диапазон рабочих температур, °С – относительная влажность воздуха (t = 25 °C), %, не более – атмосферное давление, кПа |
от 5 до 40 90 от 84,0 до 106,7 |
| Срок гарантии | 18 мес. |
| Средний срок службы, не менее | 10 лет |
Усилители мощности
(По выбору Заказчика)
Модель | КВШУ.469118.002 | SY-5002 | SY-5001 |
|---|---|---|---|
| Производитель | МСТАТОР Россия | PMK Германия Поставка временно невозможна! | PMK Германия Поставка временно невозможна! |
| Внешний вид |
|
|
|
| Диапазон частот (Малосигнальный) | 50 Гц – 1 МГц | DC – 7 МГц | DC – 5 МГц |
| Скорость нарастания вых. напряжения | 150 В/мкс | 450 В/мкс | 750 В/мкс |
| Выходное напряжение (пиковое) | ±23В (f<300кГц) | ±75 В (f<900 кГц) ±32 В (f< 2 МГц)
| ±150 В(f<600кГц) ±75В(f< 1,4МГц) |
| Выходной ток (пиковое) | ±5А (f<300кГц) | ±6А (f>10Гц, U< ±37,5В) ±5А (f>10Гц, U< ±75В) | ±10А (f>10Гц, U< ±75В) ±5А (f>10Гц, U< ±150В) |
| Выходной импеданс | 150 мОм | 50 мОм | 30 мОм |
| Форма испытательного напряжения | Синусоидальная | Синусоидальная, прямоугольная | Синусоидальная, прямоугольная |
| Входной импеданс | 1 кОм | 50 Ом | 50 Ом |
| Функция стабилизации тока (экспресс-контроль) | Есть | Нет | Нет |
| Габариты | 480×140×350 | 449×133×436 мм | 449×178×436 |
| Вес | 12 кг | 14 кг | 19 кг |

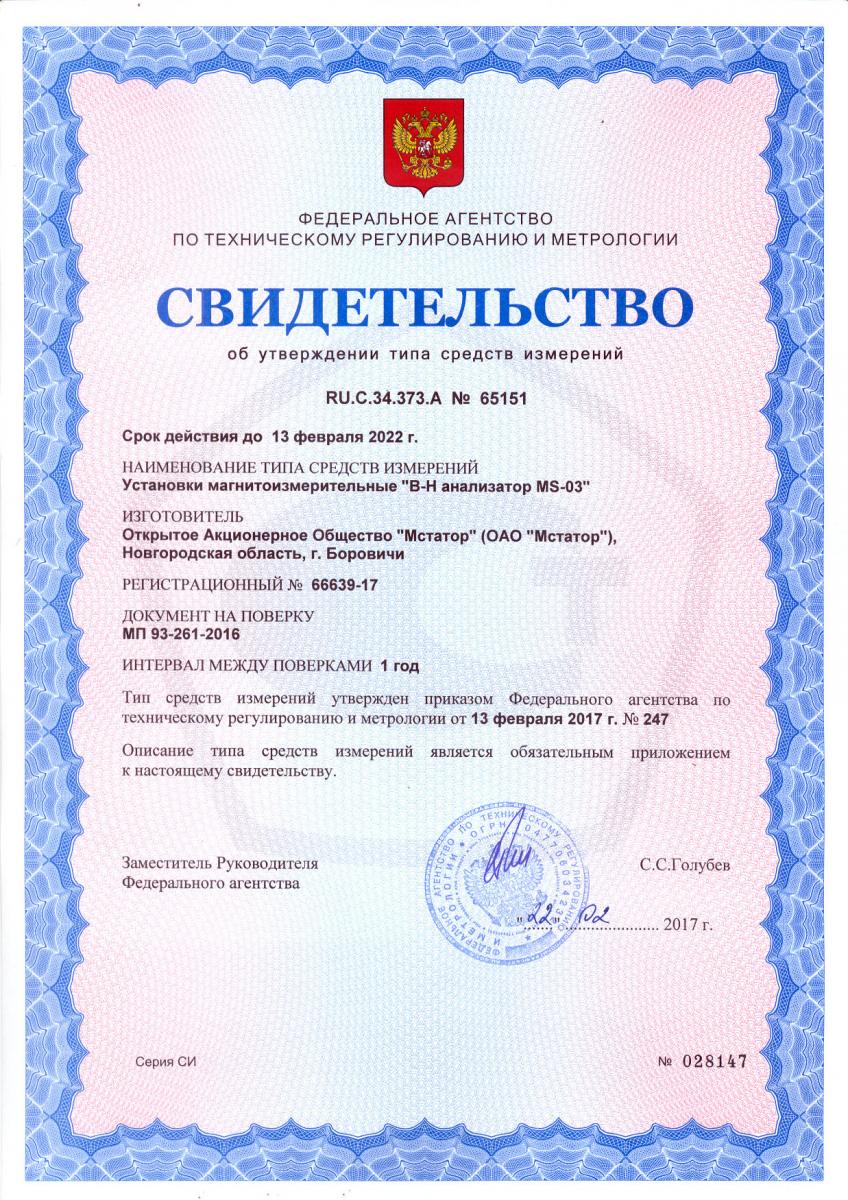

Свидетельство об утверждении типа
