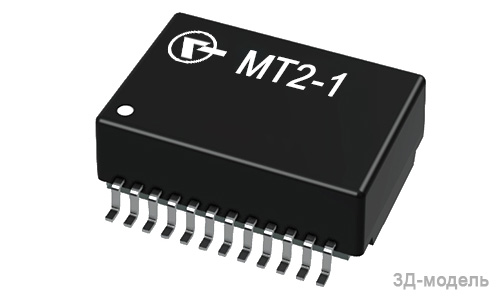

Обозначение параметра,
порядок приемки |
Норма параметра |
Режим измерения |
не менее |
номинал |
не более |
Электрическая прочность изоляции между входными и выходными обмотками: испытательное напряжение переменного тока, Uиз., В |
- |
1650 |
- |
Время воздействия
6 секунд
|
Сопротивление изоляции между входными и выходными обмотками, Rиз., МОм |
500 |
- |
- |
Напряжение постоянного тока 100 В |
Индуктивность первичной обмотки, L, мкГн:
• МТ2–1 (выводы 2–1, 1–3, 5–4, 4–6, 8–7, 7–9, 11–10, 10–12)*
|
440 |
- |
- |
100 кГц, 0,1 В
без подмагничивания постоянным током |
Индуктивность первичной обмотки, L1, мкГн:
• МТ2–1 (выводы 2–1, 1–3, 5–4, 4–6, 8–7, 7–9, 11–10, 10–12 )*
|
350 |
- |
- |
100 кГц, 0,1 В
при подмагничивании постоянным током 8 мА |
Сопротивление обмоток постоянному току**, Rобм., Ом:
• МТ2–1 (выводы 2–3, 23–22, 5–6, 20–19, 8–9, 17–16, 11–12, 14–13)*
|
- |
- |
1,3 |
|
Индуктивность рассеяния обмоток**, LS, мкГн:
• МТ2–1
- выводы 2–3 (23–22 закорочены)*
- выводы 5–6 (20–19 закорочены)*
- выводы 8–9 (17–16 закорочены)*
- выводы 11–12 (14–13 закорочены)*
|
- |
- |
0,3 |
100 кГц, 0,1 В |
Рабочее затухание сигнала**, a, дБ |
- |
- |
–1,0 |
1–100 МГц |
Подавление синфазной помехи**, b, дБ |
–50+17·lg(f/5 МГц) |
- |
- |
f – частота измерения помехи, МГц
(5–100 МГц) |
* Номера выводов модуля указаны в соответствии со схемами электрическими
** Гарантируемые параметры
|
