Модуль трансформаторный серии МТФ2 с ферритовыми сердечниками предназначен для передачи непрерывных сигналов в интерфейсных каналах систем передачи данных и информации в соответствии со стандартом IEEE 802.3 конфигурации Gigabit Ethernet (100/1000BASE-T).

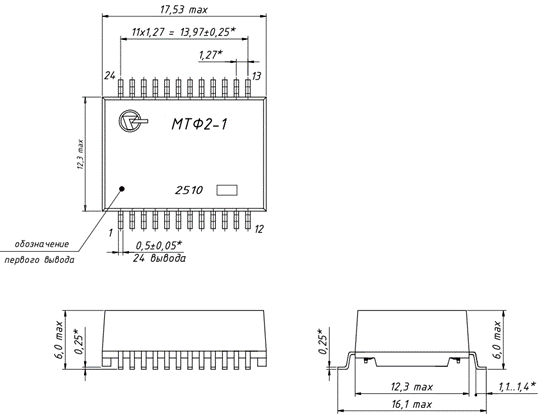

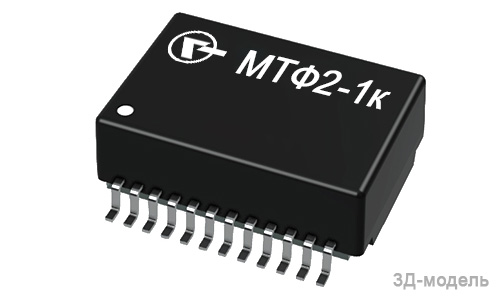

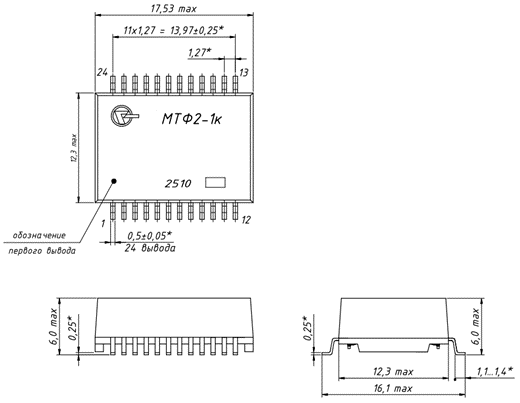

Модуль изготавливается двух типоисполнений:
| Наименование параметра, единица измерения (режим измерения) | Норма параметра | Режим измерения |
|---|---|---|

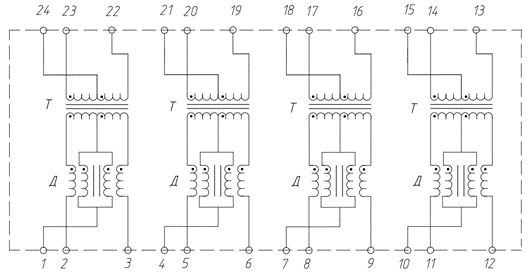

| Отношение числа витков каждого трансформатора (выводы 2–3 : 23–22; 5-6 : 20–19; 8–9 : 17–16; 11–12 : 14–13) | 1:1 | См. схему ЭП |
| Электрическая прочность изоляции между входными и выходными обмотками: испытательное напряжение переменного тока, Uиз., В | 1500 | Время воздействия 6 сек. |
| Сопротивление изоляции между входными и выходными обмотками, Rиз., МОм, не менее | 500 | Напряжение постоянного тока |
| Индуктивность первичной обмотки, L0, мкГн (выводы: 23–22, 20–19, 17–16, 14–13) | не менее 440 | 100 кГц, 0,1 В Idc = 0 |
| Индуктивность первичной обмотки, Lds., мкГн (выводы: 23–22, 20–19, 17–16, 14–13) | не менее 350 | 100 кГц, 0,1 В Idc = 8 мА |
| Сопротивление обмоток постоянному току*, Rобм., Ом (выводы: 2–3, 5–6, 8–9, 11–12) | не более 1,3 | |
| Рабочее затухание сигнала*, a, дБ (1–100 МГц) | не более –1,0 | 1–100 МГц |
| Подавление синфазной помехи*, b, дБ (5–100 МГц) | –50+17·lg(f/5 МГц) | f – частота, МГц (1–100 МГц) |
| * Гарантируемые параметры | ||
