Микродроссели МДК21



Микродроссели МДК21 в чип-исполнении предназначены для использования в качестве индуктивных элементов в устройствах радиоэлектроники, фильтрах выпрямителей, источниках вторичного электропитания, в малогабаритной радиоаппаратуре специального назначения для селекции высокочастотной составляющей сигнала, работающих в диапазоне до 2 ГГц.



Основные характеристики

Номинал
Масса, г.,
макс.

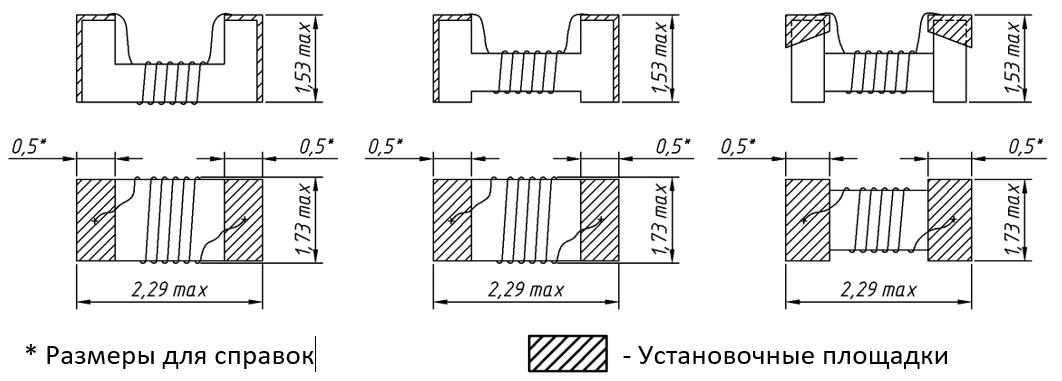

Диапазон рабочих темнепатур, ºСРекомендуемые контактные площадки для монтажаЭлектрическая схема



МДК21



0,4



от -60 до +85





Таблица 1 – Электрические параметры

Обозначение типономинала микродросселя
Наименование параметра, условное обозначение,
единица измерения, (режим измерения)
Индуктивность обмотки,
L, нГн
при частоте, МГц
Рабочий ток,
Iраб, мА, не более *
МДК21-3,0
3,0  ±10%
250
800
МДК21-3,3
3,3  ±10%
250
600
МДК21-5,6
5,6  ±10%
250
600
МДК21-6,8
6,8  ±10%
250
600
МДК21-7,5
7,5  ±10%
250
600
МДК21-8,2
8,2  ±10%
250
600
МДК21-10
10  ±10%
250
600
МДК21-12
12  ±10%
250
600
МДК21-15
15  ±10%
250
600
МДК21-18
18  ±10 %
250
600
МДК21-22
22  ±10%
250
500
МДК21-24
24  ±10%
250
500
МДК21-27
27  ±10%
250
500
МДК21-33
33  ±10%
250
500
МДК21-36
36  ±10%
250
500
МДК21-39
39  ±10%
250
500
МДК21-43
43  ±10%
200
500
МДК21-47
47  ±10%
200
500
МДК21-56
56  ±10%
200
500
МДК21-68
68  ±10%
200
500
МДК21-82
82  ±10%
150
400
МДК21-91
91  ±10%
150
400
МДК21-100
100  ±10%
150
400
МДК21-110
110  ±10%
150
400
МДК21-120
120  ±10%
150
400
МДК21-150
150  ±10%
100
400
МДК21-180
180  ±10%
100
400
МДК21-220
220  ±10%
100
400
МДК21-240
240  ±10%
100
350
МДК21-270
270  ±10%
100
350
МДК21-330
330  ±10%
100
310
МДК21-390
390  ±10%
100
290
МДК21-470
470  ±10%
50
250
МДК21-560
560  ±10%
25
230
МДК21-620
620  ±10%
25
210
МДК21-680
680  ±10%
25
190
МДК21-750
750  ±10%
25
180
МДК21-820
820  ±10%
25
170
МДК21-1000
1000  ±10%
25
170
МДК21-1200
1200  ±10%
25
170
МДК21-1500
1500  ±10%
25
170
МДК21-1800
1800  ±10%
25
170
* Рабочий ток является справочным параметром
