Микродроссели ГМД предназначены для работы в схемах с печатным и объемным монтажом для применения в радиосвязной и радиопередающей РЭА.

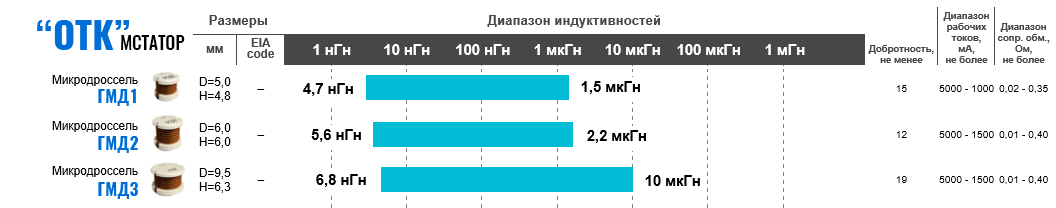

Микродроссели ГМД
Основные характеристики
| Номинал | Размеры, мм | Масса, г., макс. | Диапазон рабочих температур, ºС | Общий вид, габаритные размеры | Электрическая схема | ||
|---|---|---|---|---|---|---|---|
| D, макс. | H, макс. | G* | |||||
| ГМД1 | 5,0 | 4,8 | 1,4 | 1,5 | от -60 до +85 |  |
|
| ГМД2 | 6,0 | 6,0 | 2,0 | 2,0 | |||
| ГМД3 | 9,5 | 6,3 | 2,2 | 2,5 | |||
| * размеры для справок | |||||||
Таблица 1 – Значения электромагнитных параметров микродросселей ГМД1
| Обозначение типономинала микродросселя ГМД1 | Наименование параметра, условное обозначение, единица измерения, (режим измерения) | ||||
|---|---|---|---|---|---|
| Индуктивность обмотки, L, нГн | Добротность, Q**, (от 10 до 100 МГц) не менее | Сопротивление обмотки постоянному току, Rобм., Ом, не более * | Максимальный рабочий ток, Iраб., мА* | ||
1-10 МГц, 1 Вск | 10 кГц, 2 Вск | ||||
| ГМД1-4,7 | 4,7 ±10 % | 15 | 0,02 | 5000 | |
| ГМД1-10 | 10 ±10 % | 15 | 0,02 | 5000 | |
| ГМД1-12 | 12 ±10 % | 15 | 0,02 | 4900 | |
| ГМД1-22 | 22 ±10 % | 15 | 0,02 | 4900 | |
| ГМД1-39 | 39 ±10 % | 15 | 0,02 | 4900 | |
| ГМД1-47 | 47 ±10 % | 15 | 0,02 | 3900 | |
| ГМД1-56 | 56 ±10 % | 15 | 0,02 | 3900 | |
| ГМД1-68 | 68 ±10 % | 15 | 0,03 | 2400 | |
| ГМД1-82 | 82 ±10 % | 15 | 0,03 | 2400 | |
| ГМД1-100 | 100 ±10 % | 15 | 0,03 | 1900 | |
| ГМД1-120 | 120 ±10 % | 15 | 0,05 | 1900 | |
| ГМД1-150 | 150 ±10 % | 15 | 0,06 | 1900 | |
| ГМД1-180 | 180 ±10 % | 15 | 0,08 | 1900 | |
| ГМД1-220 | 220 ±10 % | 15 | 0,09 | 1900 | |
| ГМД1-270 | 270 ±10 % | 15 | 0,09 | 1900 | |
| ГМД1-330 | 330 ±10 % | 15 | 0,10 | 1900 | |
| ГМД1-390 | 390 ±10 % | 15 | 0,10 | 1900 | |
| ГМД1-470 | 470 ±10 % | 15 | 0,15 | 1500 | |
| ГМД1-560 | 560 ±10 % | 15 | 0,15 | 1500 | |
| ГМД1-680 | 680 ±10 % | 15 | 0,15 | 1500 | |
| ГМД1-820 | 820 ±10 % | 15 | 0,20 | 1500 | |
| ГМД1-1000 | 1000 ±10 % | 15 | 0,20 | 1500 | |
| ГМД1-1200 | 1200 ±10 % | 15 | 0,25 | 1000 | |
| ГМД1-1500 | 1500 ±10 % | 15 | 0,35 | 1000 | |
| *Справочные данные. ** Добротность Q измеряется на фиксированной частоте из заданного диапазона | |||||
Таблица 2 – Значения электромагнитных параметров микродросселей ГМД2
| Обозначение типономинала микродросселя ГМД2 | Наименование параметра, условное обозначение, единица измерения, (режим измерения) | ||||
|---|---|---|---|---|---|
| Индуктивность обмотки, L, нГн | Добротность, Q**, (от 10 до 100 МГц) не менее | Сопротивление обмотки постоянному току, Rобм., Ом, не более * | Максимальный рабочий ток, Iраб., мА* | ||
1-10 МГц, 1 Вск | 10 кГц, 2 Вск | ||||
| ГМД2-5,6 | 5,6 ±10 % | 12 | 0,01 | 5000 | |
| ГМД2-12 | 12 ±10 % | 12 | 0,01 | 5000 | |
| ГМД2-15 | 15 ±10 % | 12 | 0,01 | 5000 | |
| ГМД2-22 | 22 ±10 % | 12 | 0,01 | 5000 | |
| ГМД2-39 | 39 ±10 % | 12 | 0,02 | 4900 | |
| ГМД2-47 | 47 ±10 % | 12 | 0,03 | 4900 | |
| ГМД2-56 | 56 ±10 % | 12 | 0,03 | 3100 | |
| ГМД2-68 | 68 ±10 % | 12 | 0,04 | 3100 | |
| ГМД2-82 | 82 ±10 % | 12 | 0,05 | 2400 | |
| ГМД2-100 | 100 ±10 % | 12 | 0,05 | 2400 | |
| ГМД2-120 | 120 ±10 % | 12 | 0,05 | 2400 | |
| ГМД2-150 | 150 ±10 % | 12 | 0,05 | 2400 | |
| ГМД2-180 | 180 ±10 % | 12 | 0,06 | 2400 | |
| ГМД2-220 | 220 ±10 % | 12 | 0,08 | 1900 | |
| ГМД2-270 | 270 ±10 % | 12 | 0,12 | 1900 | |
| ГМД2-330 | 330 ±10 % | 12 | 0,12 | 1900 | |
| ГМД2-390 | 390 ±10 % | 12 | 0,15 | 1900 | |
| ГМД2-470 | 470 ±10 % | 12 | 0,15 | 1900 | |
| ГМД2-560 | 560 ±10 % | 12 | 0,15 | 1900 | |
| ГМД2-680 | 680 ±10 % | 12 | 0,18 | 1900 | |
| ГМД2-820 | 820 ±10 % | 12 | 0,20 | 1500 | |
| ГМД2-1000 | 1000 ±10% | 12 | 0,30 | 1500 | |
| ГМД2-1200 | 1200 ±10% | 12 | 0,30 | 1500 | |
| ГМД2-1500 | 1500 ±10 % | 12 | 0,35 | 1500 | |
| ГМД2-2200 | 2200 ±10 % | 12 | 0,40 | 1500 | |
| * Справочные данные. ** Добротность Q измеряется на фиксированной частоте из заданного диапазона. | |||||
Таблица 3 – Значения электромагнитных параметров микродросселей ГМД3
| Обозначение типономинала микродросселя ГМД3 | Наименование параметра, условное обозначение, единица измерения, (режим измерения) | ||||
|---|---|---|---|---|---|
| Индуктивность обмотки, L, нГн | Добротность, Q**, (от 10 до 100 МГц) не менее | Сопротивление обмотки постоянному току, Rобм., Ом, не более * | Максимальный рабочий ток, Iраб., мА* | ||
1-10 МГц, 1 Вск | 10 кГц, 2 Вск | ||||
| ГМД3-6,8 | 6,8 ±10 % | 19 | 0,01 | 5000 | |
| ГМД3-10 | 10 ±10 % | 19 | 0,01 | 5000 | |
| ГМД3-18 | 18 ±10 % | 19 | 0,01 | 5000 | |
| ГМД3-22 | 22 ±10 % | 19 | 0,01 | 5000 | |
| ГМД3-39 | 39 ±10 % | 19 | 0,02 | 4900 | |
| ГМД3-56 | 56 ±10 % | 19 | 0,03 | 4900 | |
| ГМД3-68 | 68 ±10 % | 19 | 0,04 | 3100 | |
| ГМД3-82 | 82 ±10 % | 19 | 0,05 | 3100 | |
| ГМД3-100 | 100 ±10 % | 19 | 0,05 | 2400 | |
| ГМД3-120 | 120 ±10 % | 19 | 0,05 | 2400 | |
| ГМД3-150 | 150 ±10 % | 19 | 0,05 | 2400 | |
| ГМД3-180 | 180 ±10 % | 19 | 0,06 | 2400 | |
| ГМД3-220 | 220 ±10 % | 19 | 0,10 | 1900 | |
| ГМД3-270 | 270 ±10 % | 19 | 0,12 | 1900 | |
| ГМД3-330 | 330 ±10 % | 19 | 0,12 | 1900 | |
| ГМД3-390 | 390 ±10 % | 19 | 0,15 | 1900 | |
| ГМД3-470 | 470 ±10 % | 19 | 0,20 | 1900 | |
| ГМД3-560 | 560 ±10 % | 19 | 0,20 | 1900 | |
| ГМД3-680 | 680 ±10 % | 19 | 0,25 | 1900 | |
| ГМД3-820 | 820 ±10 % | 19 | 0,30 | 1500 | |
| ГМД3-1000 | 1000 ±10 % | 19 | 0,30 | 1500 | |
| ГМД3-1200 | 1200 ±10 % | 19 | 0,35 | 1500 | |
| ГМД3-1500 | 1500 ±10 % | 19 | 0,40 | 1500 | |
| ГМД3-3900 | 3900 ±10 % | 19 | 0,40 | 1500 | |
| ГМД3-4700 | 4700 ±10 % | 19 | 0,40 | 1500 | |
| ГМД3-5600 | 5600 ±10 % | 19 | 0,40 | 1500 | |
| ГМД3-6000 | 6000 ±10% | 19 | 0,40 | 1500 | |
| ГМД3-6800 | 6800 ±10% | 19 | 0,40 | 1500 | |
| ГМД3-10000 | 10000 ±10 % | 19 | 0,40 | 1500 | |
| * Справочные данные ** Добротность Q измеряется на фиксированной частоте из заданного диапазона. Конкретная частота указывается в сопроводительной документаци на изделие. | |||||
Техническая документация
Расширенная информация по ГМД- Altium Designer: Скачать библиотеку компонентов для САПР. Добавлены 3D-модели.
