Катушки индуктивности в ЧИП-исполнении серии КИ предназначены для работы в схемах с печатным и объемным монтажом для применения в радиосвязной и радиопередающей РЭА.

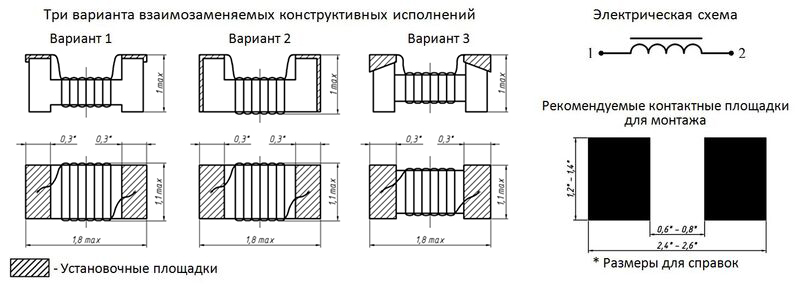

Катушки индуктивности КИ18
Основные характеристики
- Масса: не более 0,1 г.
- Диапазон рабочих температур: от -60ºС до +85ºС
Таблица 1 – Значения электромагнитных параметров катушек индуктивности
| Обозначение типономинала | Наименование параметра, условное обозначение, единица измерения, (режим измерения) | |||
|---|---|---|---|---|
| Индуктивность обмотки L, нГн, (100 МГц,) | Добротность, Q, не менее, (250 МГц) | Сопротивление обмотки постоянному току, R обм., Ом, не более * | Максимальный рабочий ток, I раб., мА* | |
| КИ18-4,7 | 4,7 ±10 % | 15 (500МГц) | 0,45 | 300 |
| КИ18-5,6 | 5,6 ±10 % | 15 (500МГц) | 0,45 | 300 |
| КИ18-8,2 | 8,2 ±10 % | 15 | 0,45 | 300 |
| КИ18-10 | 10 ±10 % | 15 | 0,45 | 300 |
| КИ18-12 | 12 ±10 % | 15 | 0,45 | 300 |
| КИ18-15 | 15 ±10 % | 15 | 0,45 | 300 |
| КИ18-18 | 18 ±10 % | 15 | 0,45 | 300 |
| КИ18-22 | 22 ±10 % | 15 | 0,45 | 300 |
| КИ18-27 | 27 ±10 % | 15 | 0,70 | 240 |
| КИ18-39 | 39 ±10 % | 15 | 0,70 | 240 |
| КИ18-47 | 47 ±10 % | 15 | 0,70 | 240 |
| КИ18-56 | 56 ±10 % | 15 | 0,90 | 210 |
| КИ18-68 | 68 ±10 % | 15 | 1,00 | 200 |
| КИ18-82 | 82 ±10 % | 15 | 1,10 | 190 |
| КИ18-100 | 100 ±10 % | 20 | 1,20 | 185 |
| КИ18-120 | 120 ±10 % | 20 | 1,30 | 175 |
| КИ18-150 | 150 ±10 % | 20 | 1,60 | 160 |
| КИ18-180 | 180 ±10 % | 20 | 2,50 | 130 |
| КИ18-220 | 220 ±10 % | 20 | 2,80 | 120 |
| КИ18-270 | 270 ±10 % | 20 | 3,40 | 110 |
| КИ18-330 | 330 ±10 % | 20 | 5,50 | 80 |
| КИ18-390 | 390 ±10 % | 20 | 6,20 | 75 |
| КИ18-470 | 470 ±10 % | 20 | 7,00 | 50 |
| * Справочные данные. | ||||
