Помехоподавляющие магнитопроводы для одновитковых дросселей

Серия MSB

Магнитопроводы серии MSB изготавливаются из тонкой аморфной ленты (18 ±2 мкм) на основе кобальта АМАГ 172, имеют прямоугольную петлю гистерезиса и существенно более высокую магнитную проницаемость по сравнению с магнитопроводами из пермаллоевых сплавов на основе Fe-Ni и ферритовыми аналогами.

Имея очень большую индуктивность в момент перехода тока через нуль, эти изделия эффективно блокируют быстрые изменения электрического тока, которые могли бы привести к электрическим шумам и помехам, а также к повреждению полупроводниковых приборов короткими высокопотенциальными выбросами.

Конструктивно изделия оптимизированы для использования с одновитковой обмоткой, которой обычно является вывод компонента (транзистора, диода).

Этот класс изделий обеспечивает более высокое эффективное подавление помех, по существу устраняя причину их возникновения, значительно уменьшает потери по сравнению с классическими RC демпферами и ферритовыми магнитопроводами аналогичного назначения.

КОНСТРУКЦИЯ:

Витой ленточный магнитопровод помещён в жёсткий защитный цилиндрический контейнер из стеклонаполненного полиамида и механически зафиксирован силиконовым герметиком. Контейнер обеспечивает надёжную механическую защиту аморфного материала и сохранение его свойств.

Все материалы соответствуют стандарту UL94V-1/0.

ОСНОВНЫЕ СВОЙСТВА ИСПОЛЬЗУЕМОГО АМОРФНОГО МАТЕРИАЛА АМАГ172:

Амплитуда индукции, В_m(25°C) 0,60 Tл
Амплитуда индукции, В_m (90°C) 0,54 Tл
Коэффициент прямоугольности B_r/B_m (при 100 кГц, 80 А/м), не менее 0,88
Температура Кюри, Т_с 235 °C
Диапазон рабочих температур от –60 °C до +100 °C
Магнитострикция менее 0,1x10^-6

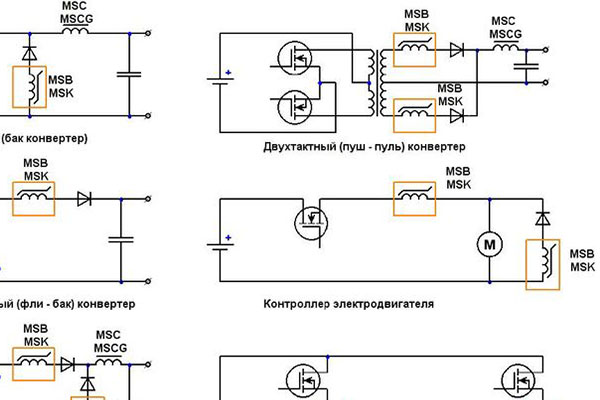

ПРИМЕНЕНИЕ:

Импульсные источники питания
Преобразователи напряжения
Схемы управления электродвигателями
Переключающие полупроводниковые устройства
Миниатюрные синфазные фильтры
Защита полупроводниковых приборов

ПРЕИМУЩЕСТВА:

Более высокая эффективность блокировки изменений электрического тока
Низкие потери
Низкие пульсации выходного напряжения импульсных источников питания
Экономия площади печатной платы
Простота конструкции

ПРИМЕР ЗАПИСИ:

MSB-03A-N, где:

MS - МСТАТОР;
B - назначение (помехоподавляющие);
03 - внешний диаметр, мм;
А - условное обозначение сечения;
N - вид термообработки (без магнитного поля)

ГАБАРИТНЫЕ РАЗМЕРЫ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

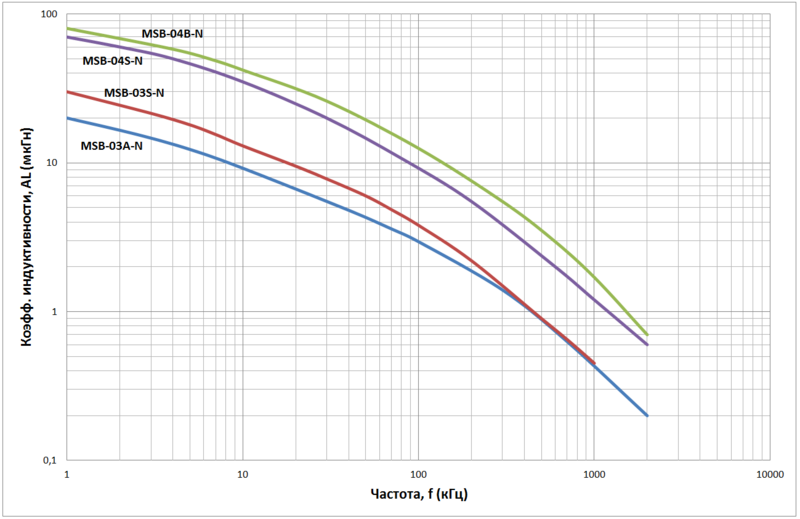

ТИП	Этикетка	Габаритные размеры в контейнере (без контейн.) (мм)	Длина средней линии L_m (мм)	Эфф. сечение А_с (мм²)	Коэфф. индукт. A_L (мкГн/вит²) (50 кГц)	Динамические параметры @ F=100 кГц, Н_m=1 Э (80 А/м), +25°С
		Габаритные размеры в контейнере (без контейн.) (мм)	Длина средней линии L_m (мм)	Эфф. сечение А_с (мм²)	Коэфф. индукт. A_L (мкГн/вит²) (50 кГц)	Полный поток 2Ф_m (мкBб)	Коэрц. сила H_c (А/м)	Коэфф. прямоуг. B_r/B_m (%)
		Ном.	Ном.	Ном.	Ном.	Min	Max	Min
MSB-03A-N	скачать	4,24 - 1,3 - 5,0 (3,0 - 2,0 - 3,0)	7,85	1,2	3,0	1,1	25	88
MSB-03S-N	скачать	4,24 - 1,3 - 6,5 (3,0 - 2,0 - 4,5)	7,85	1,8	5,0	1,65
MSB-03B-N	скачать	4,24 - 1,3 - 8,0 (3,0 - 2,0 - 6,0)	7,85	2,4	7,0	2,2
MSB-04S-N	скачать	5,24 - 1,3 - 6,5 (4,0 - 2,0 - 4,5)	9,42	3,6	9,0	3,3
MSB-04B-N	скачать	5,24 - 1,3 – 8,0 (4,0 - 2,0 - 6,0)	9,42	4,8	12,0	4,4
MSB-045A-N	скачать	6,04 - 2,3 - 5,0 (4,5 - 4,0 - 3,0)	13,35	0,6	0,89	0,62
MSB-05A-N	скачать	6,59 - 2,3 - 5,0 (5,0 - 4,0 - 3,0)	14,13	1,2	1,4	1,05
