Модуль трансформаторный серии МТФ1 с ферритовыми сердечниками предназначен для передачи непрерывных сигналов в интерфейсных каналах систем передачи данных и информации в соответствии со стандартом IEEE 802.3 с рабочим диапазоном частот до 100 МГц. Для стандартного решения гальванической развязки, применяемой внутри Fast Ethernet (10/100Base-TX).

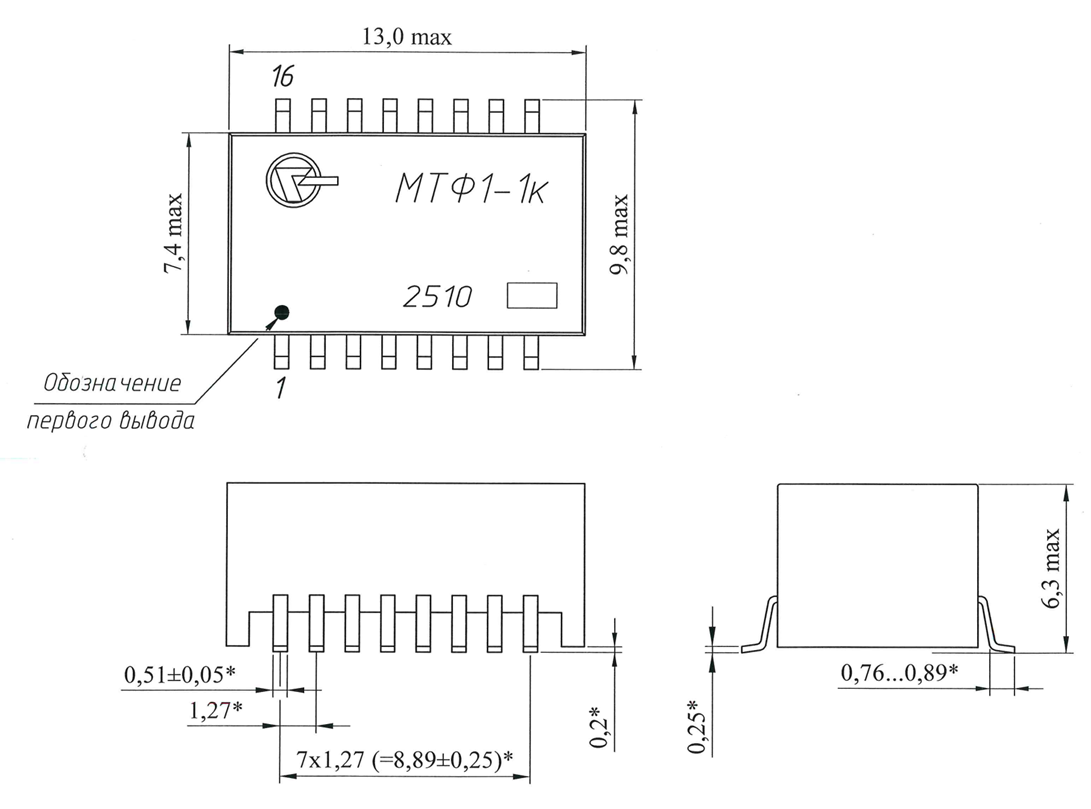

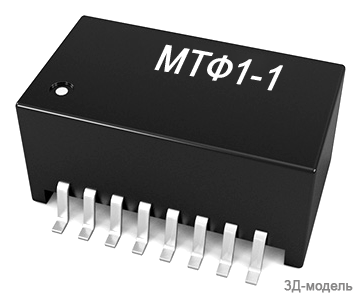

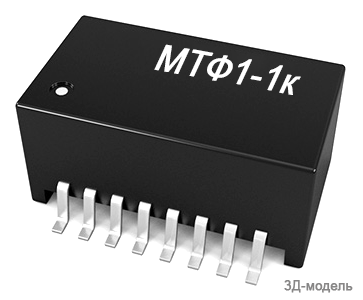

Модуль изготавливается двух типоисполнений:
| Наименование параметра, единица измерения (режим измерения) | Норма параметра | ||
|---|---|---|---|
| не менее | номинал | не более | |
| Электрическая прочность изоляции между входными и выходными обмотками: испытательное напряжение переменного тока, В (время воздействия 6 секунд) | - | 1500 | - |
| Сопротивление изоляции между входными и выходными обмотками, МОм (100 В) | 500 | - | - |

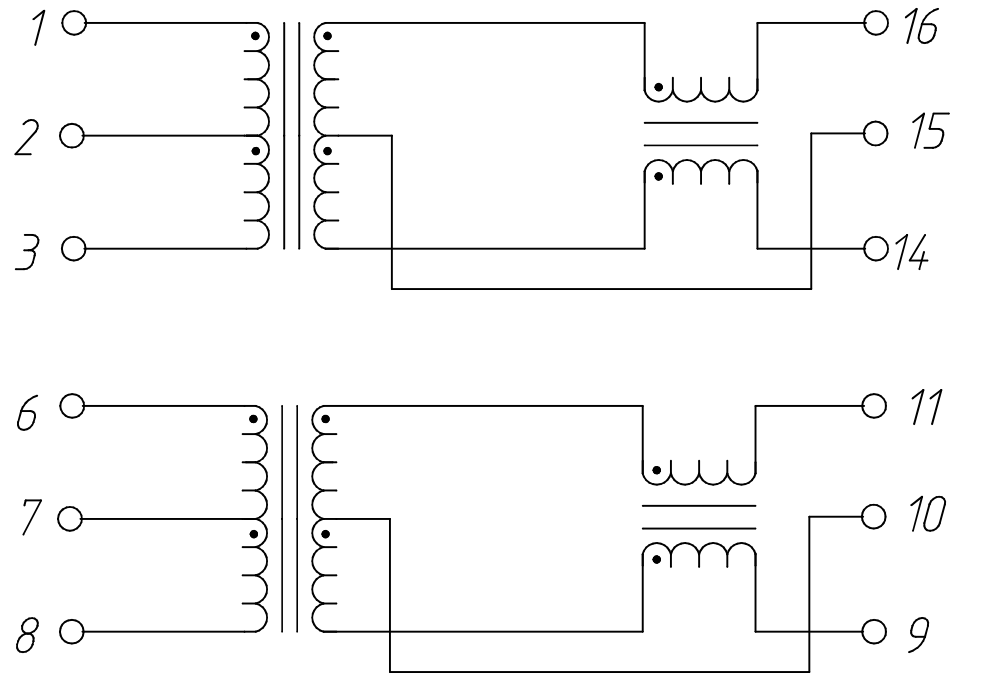

| Индуктивность первичной обмотки, мкГн, (выводы 1–3, 6 –8) (100 кГц, 0,1 В) | 440 | - | - |
| Индуктивность первичной обмотки, мкГн, (выводы 1–3, 6 –8) (100 кГц, 0,1 В при подмагничивании постоянным током 8 мА) | 350 | - | - |
| Сопротивление обмоток постоянному току*, Ом, (выводы 1–3, 16–14, 6–8, 11–9) | - | - | 1,3 |
| Индуктивность рассеяния обмоток*, мкГн, выводы 1–3 (16–14 закорочены) выводы 6–8 (11–9 закорочены) (100 кГц, 0,1 В) | - | - | 0,3 |
| Рабочее затухание сигнала*, дБ (1–100 МГц) | - | - | –1,0 |
| Подавление синфазной помехи*, дБ (5–100 МГц) | –50+17·lg(f/5 МГц) | - | - |
| * Гарантируемые параметры | |||
Скачать Информационный лист с технической информацией
