Микродроссели МДФ43



Микродроссели МДФ43 в чип-исполнении предназначены для использования в качестве индуктивных элементов в устройствах радиоэлектроники, фильтрах выпрямителей, источниках вторичного электропитания, в малогабаритной радиоаппаратуре специального назначения для селекции высокочастотной составляющей сигнала, работающих в диапазоне до 2 ГГц.



Основные характеристики

Номинал
Масса, не более, гДиапазон рабочих температур, ºС
Общий вид, габаритные размеры

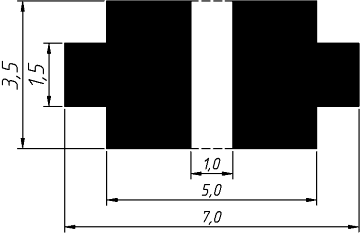

Рекомендуемые контактные площадки для монтажаЭлектрическая схема



МДФ43



3,2



от -60 до +85







Таблица 1 – Значения электромагнитных параметров

Обозначение
типономинала
Наименование параметра, условное обозначение, единица измерения, (режим измерения)
Индуктивность обмотки, L, мкГн
Рабочий ток,
I раб, А, не более *
(1 МГц)(0,1 МГц)
МДФ43-39
39  ±10 %

0,24
МДФ43-47
47  ±10 %

0,22
МДФ43-56
56  ±10 %

0,20
МДФ43-68
68  ±10 %

0,18
МДФ43-82
82  ±10 %

0,17
МДФ43-100
100  ±10 %

0,16
МДФ43-120
120  ±10 %

0,15
МДФ43-150
150  ±10 %

0,13
МДФ43-180
180  ±10 %

0,12
МДФ43-220
220  ±10 %

0,11
МДФ43-270
270  ±10 %

0,10
МДФ43-330
330  ±10 %

0,095
МДФ43-390
390  ± 10 %

0,09
МДФ43-470

470  ±10 %
0,08
МДФ43-560

560  ±10 %
0,07
МДФ43-680

680  ±10 %
0,065
МДФ43-820

820  ±10 %
0,06
МДФ43-1000

1000  ±10 %
0,05
МДФ43-1200

1200  ±10 %
0,045
МДФ43-1500

1500  ±10 %
0,04
МДФ43-1800

1800  ±10 %
0,035
МДФ43-2200

2200  ±10 %
0,03
* Рабочий ток является справочным параметром
