Магнитопроводы на страже защиты электродвигателей



Овальные и тороидальные магнитопроводы производства МСТАТОР серий MSTN-CF и MSFN-CF способны эффективно снижать уровень разрушительных высокочастотных токов, возникающих в кабеле частотно-регулируемых приводов (ЧРП / VFD), и резко сокращающих ресурс подшипников двигателя. За счет блокирования резких изменений тока снижается также излучение электромагнитных помех.

Каждый импульс в системе ШИМ преобразователя частоты не является чисто прямоугольным импульсом. Передний и задний фронт импульса имеют наложенные высокочастотные убывающие колебания («звон»). Высокочастотные асимметричные помехи текут по кабелю от ПЧ к двигателю.

В диапазоне высоких частот (от сотен кГц до нескольких МГц) ёмкость подшипника двигателя имеет низкий импеданс относительно земли и обеспечивает возврат токов через землю. Эти разрушительные искровые токи достигают нескольких десятков ампер и приводят к повреждению подшипников: точечной коррозии, появлению канавок, нарушению смазки по причине нагрева, заклиниванию.

МСТАТОР предлагает эффективное решение проблемы

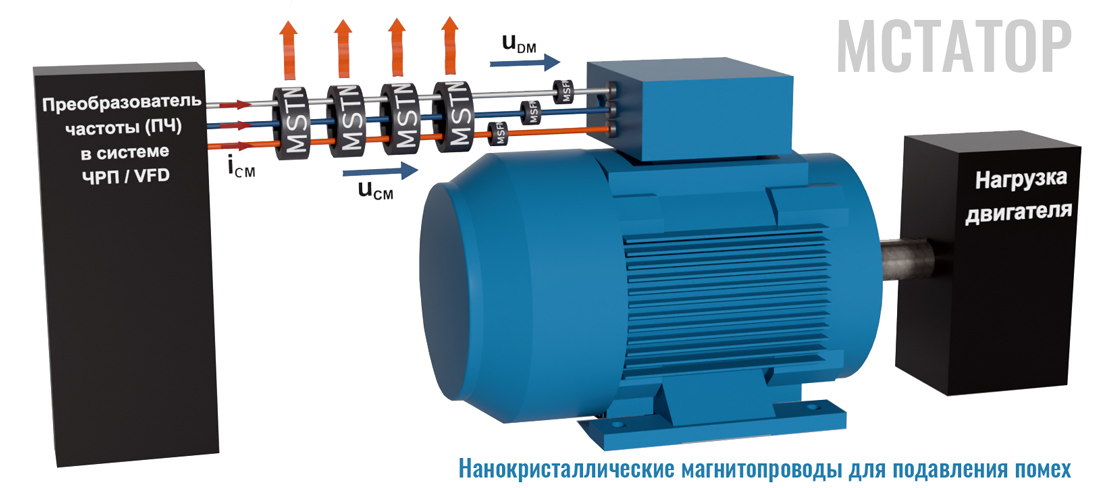

Через отверстие в нанокристаллическом магнитопроводе серии MSTN-CF, выступающего в роли индуктивного поглотителя синфазных помех, пропускаются все три фазных провода моторного кабеля, присоединённые к выходным клеммам U, V и W частотного преобразователя. Получается одновитковый синфазный дроссель, который за счет высокой проницаемости имеет высокий импеданс на частоте синфазной помехи.

Для повышения эффективности подавления помех, наряду с индуктивными синфазными поглотителями, рекомендуется использовать линейные дифференциальные поглотители. Для реализации этой стратегии на каждую фазу питания устанавливаются магнитопроводы серии MSFN-CF, которые эффективно блокируют быстрые изменения тока, преобразуя энергию высокочастотных колебаний в тепловую.





Обязательно пропустите все три фазы моторного кабеля через магнитопровод, иначе он может войти в режим насыщения.

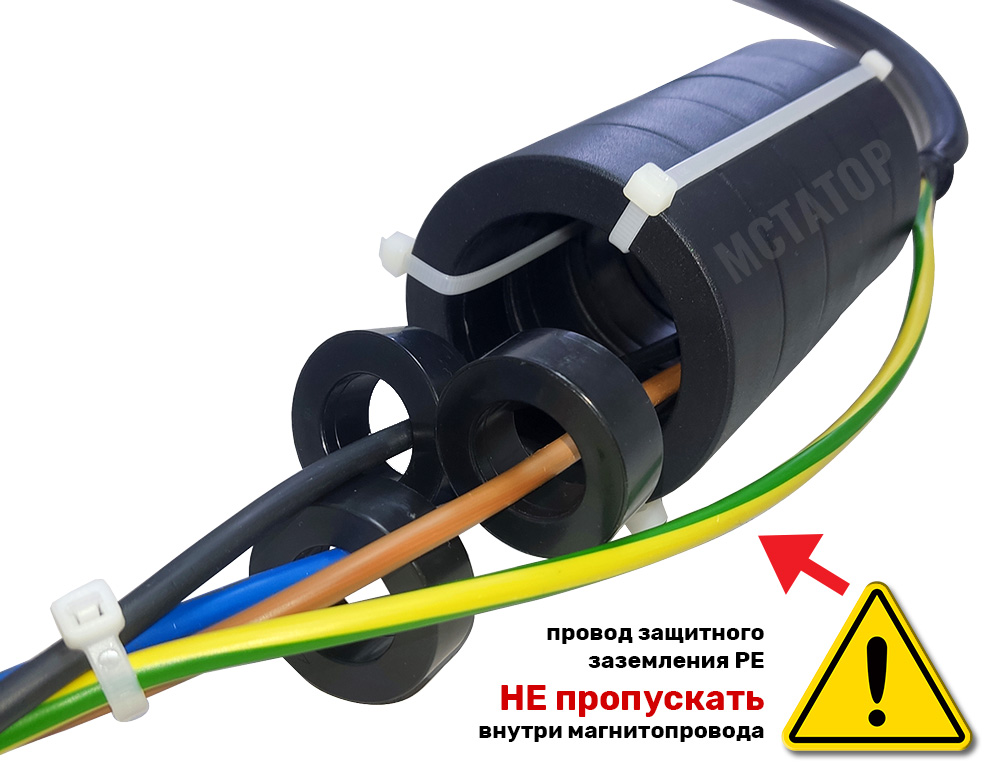

Также крайне важно не направлять через магнитопровод провода защитного заземления (PE), а также любые другие заземляющие или нулевые проводники, так как это может привести к утрате магнитопроводом своих характеристик.

В некоторых случаях, для предотвращения насыщения, может потребоваться составить пакет из нескольких магнитопроводов.





СкачатьИнформационный лист с технической информацией





Преимущества нанокристаллических магнитопроводов МСТАТОР

  1. Магнитная проницаемость на порядок выше ферритов, что обеспечивает эффективное подавление в одновитковой схеме включения.

  2. Широкий диапазон рабочих частот. Обеспечивают резкое снижение излучаемых кабелем радиопомех.

  3. Широкий температурный диапазон, до 155ºС.

  4. Хорошая изоляция за счет пластмассового контейнера.

  5. Компактность и форма: Овальная или тороидальная форма позволяет более гибко интегрировать магнитопроводы в конструкции, где пространство ограничено. Это важно для применения в современных производственных решениях.

  6. Не требуют дополнительного обслуживания.









Типичные области применения:

  • Оборудование для систем отопления, вентиляции и кондиционирования воздуха,
  • Конвейерное производство бумаги/бутылок/пищевой/химической промышленности,
  • Промывочные системы,
  • Электромобили (BEV, PHEV, HEV, E-REV, FCEV),
  • Ветряные, солнечные и другие области применения возобновляемой энергии,
  • Все области применения частотно-регулируемых приводов,
  • Все области применения насосов и вентиляторов.







Рекомендации по выбору магнитопроводов в зависимости от мощности привода и длины кабеля



MSTN-CF

Магнитопроводы для подавления синфазных помех на кабеле

Типономинал
магнитопровода
Коэф. индуктивности AL
при 100 кГц
Номинальная мощность
привода, кВт
Количество магнитопроводов на длину кабеля, шт.
0,5 – 50 м
50 – 100 м
100 – 150 м
150 – 300 м
MSTN-50S-TH-CF
(50-40-20 мм)

> 12,8 мкГн/вит2

0,15 – 7,5

2

4

6

8

MSTN-50S-TH-CF
(50-40-20 мм)

> 12,8 мкГн/вит2

7,5 – 35

4

4

5

8

MSTN-80A-TH-CF
(80-63-25 мм)

> 17,1 мкГн/вит2

35 – 80

5

5

7

9

MSTN-170A-TH-CF
(170-120-25 мм)

> 24,8 мкГн/вит2

80 – 300

4

4

6

8

MSTN-200A-TH-CF
(200-150-25 мм)

> 19,0 мкГн/вит2

300 – 1200

4

4

6

8

MSTN-200A-TH-CF
(200-150-25 мм)

> 19,0 мкГн/вит2

≥ 1200

≥ 4

≥ 4

≥ 6

≥ 8





MSFN-CF

Магнитопроводы для подавления дифференциальных помех на кабеле

Типономинал
магнитопровода
Коэф. индуктивности AL
при 100 кГц
Номинальная мощность
привода, кВт
Количество магнитопроводов на длину кабеля, шт.
0,5 – 50 м
50 – 100 м
100 – 150 м
150 – 300 м
MSFN-25A-TH-CF
(25-20-10 мм)

> 9,5 мкГн/вит2

0,15 – 7,5

2

3

4

5

MSFN-32S-TH-CF
(32-20-10 мм)

> 17,7 мкГн/вит2

7,5 – 35

1

2

3

4

MSFN-40A-TH-CF
(40-32-15 мм)

> 12,8 мкГн/вит2

35 – 80

1

2

3

4

MSFN-80A-TH-CF
(80-63-25 мм)

> 22,8 мкГн/вит2

80 – 300

1

2

3

4

MSFN-100S-TH-CF
(100-80-20 мм)

> 17,0 мкГн/вит2

300 – 1200

2

3

4

6

MSFN-170A-TH-CF
(170-120-25 мм)

> 34,3 мкГн/вит2

≥ 1200

1

2

3

4



При нормальной эксплуатации температура магнитопроводов не превышает 70 °C.
Температура магнитопроводов выше 70 °C указывает на их насыщение.
В этом случае требуется установить дополнительные магнитопроводы.
