Микродроссели МД19Б в чип-исполнении предназначены для использования в качестве индуктивных элементов в устройствах радиоэлектроники, фильтрах выпрямителей, источниках вторичного электропитания, в малогабаритной радиоаппаратуре специального назначения для селекции высокочастотной составляющей сигнала, работающих в диапазоне до 2 ГГц.

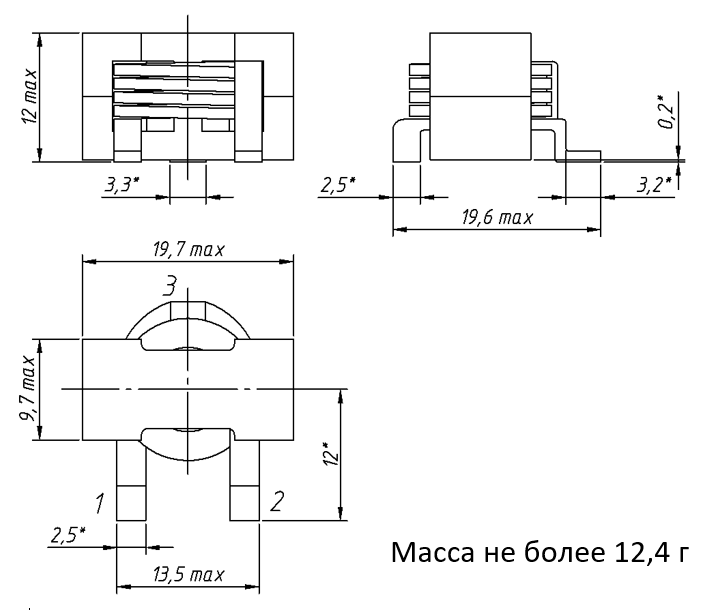

Номинал | Масса, г., макс. | Диапазон рабочих температур, ºС | Общий вид, габаритные размеры | Рекомендуемые контактные площадки для монтажа | Электрическая схема |
|---|---|---|---|---|---|
МД19Б |
12,4 |
от -60 до +85 |
|
|
* 3-й вывод только для крепления к плате |
| Обозначение типономинала | Наименование параметра, условное обозначение, единица измерения, (режим измерения) | ||
|---|---|---|---|
Индуктивность обмотки, L, нГн, (100 кГц) | Рабочий ток, Iраб, А, не более * | Ток насыщения, Iнасыщ, А, не более * | |
| МД19Б-680 | 680 ±20% | 35 | 85 |
| * Рабочий ток и ток насыщения являются справочными параметрами | |||
Расширенная информация по МД19Б Altium Designer: библиотека компонентов для САПР. Добавлены 3D-модели.Менеджеры компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
