Нанокристаллические магнитопроводы для аудио техники

Серия MSTAN

Тороидальные магнитопроводы новой серии MSTAN-TH (КВШУ.684459.091ТУ) изготавливаются из тонкой (18 ±2 мкм) нанокристаллической ленты АМАГ 200С на основе железа и отличаются высокой начальной магнитной проницаемостью (65 000 при 50 Гц), высокой индукцией насыщения (1,16 Тл), узкой линейной петлёй гистерезиса, низкой коэрцитивной силой, низкими потерями, повышенной рабочей температурой (до 155°С), хорошей температурной стабильностью.

Магнитопроводы используются в аудиотрансформаторах различного назначения: входных, межкаскадных, выходных, фазоинверторах и т.п. В первую очередь изделия предназначены для работы в двухтактных схемах, где отсутствует постоянный ток смещения.

• Применение магнитопроводов серии MSTAN-TH в аудио трансформаторах позволяет при небольшом числе витков обмоток получить очень большие значения индуктивности первичной обмотки (несколько сотен генри) и импеданса.

• Высокая индуктивность в сочетании с линейной петлёй гистерезиса позволяет резко снизить искажения в низкочастотной области и расширить диапазон частот до единиц герц.

• Хорошая линейность петли гистерезиса обеспечивает слабую зависимость проницаемости от амплитуды индукции, что способствует улучшению качества звука на малой громкости (эффект первого ватта).

• Аудио трансформаторы на основе серии MSTAN-TH имеют отличную электромагнитную связь обмоток, низкую индуктивность рассеяния, высокий коэффициент качества.

РКН: www.youtube.com нарушает законодательство РФ

Более подробно о преимуществах Вы можете ознакомиться:

• Статья "Нанокристаллические материалы для аудиотехники"

• Видео "Решение проблемы первого Ватта", инж. Эдуард Фоченков

• Видео "Тороидальные трансформаторы аудио-сигналов", лекция в г. Белград 2013 г, инж. Menno van der Veen

Габаритные размеры и основные характеристики

Серия MSTAN

Типономинал магнитопровода	Этикетка	Габаритные размеры* в контейнере (без контейнера) (D-d-H) (мм)	Эффект. сечение А_с, мм²	Длина средней линии L_m, мм	Масса в контейнере, г (масса без контейнера, г) **	Коэф. прямоуг. K_пр., не более (200 Гц, 100 A/м)	Коэффициент индуктивности A_L, мкГн/виток² (1 кГц, 20 мА×виток) ***
В пластмассовом контейнере
MSTAN-10S-TH	скачать	11,75 – 5,26 – 6,5 (10 – 6,7 – 4,5)	5,3	26,2	1,45 (1,0)	0,3	15,4
MSTAN-12S-TH	скачать	14,35 – 5,71 – 7,2 (12 – 8 – 4,5)	6,5	31,4	2,3 (1,5)	0,3	17,0
MSTAN-15A-TH	скачать	17,35 – 9,65 – 7,2 (15 – 12 – 4,5)	4,9	42,4	2,3 (1,5)	0,3	8,6
MSTAN-16A-TH	скачать	18,42 – 7,71 – 8,7 (16 – 10 – 6)	13,0	40,8	5,3 (3,9)	0,3	23,9
MSTAN-18S-TH	скачать	20,42 – 9,65 – 7,2 (18 – 12 – 4,5)	9,7	47,1	4,6 (3,3)	0,3	17,0
MSTAN-20A-TH	скачать	22,7 – 10,2 – 10,3 (20 – 12,5 – 8)	21,6	51,0	10,9 (8,0)	0,3	39,3
MSTAN-25A-TH	скачать	27,9 – 17,1 – 12,9 (25 – 20 – 10)	18,0	70,7	14,1 (9,3)	0,3	22,9
MSTAN-25S-TH	скачать	28,6 – 13,6 – 12,7 (25 – 16 – 10)	32,4	64,4	20,3 (15,2)	0,3	43,1
MSTAN-30S-TH	скачать	33,0 – 17,6 – 12,9 (30 – 20 – 10)	36,0	78,5	26,8 (20,6)	0,3	34,6
MSTAN-32S-TH	скачать	34,8 – 17,29 – 12,8 (32 – 20 – 10)	43,2	81,6	33 (25,7)	0,3	39,9
MSTAN-40S-TH	скачать	40,9 – 23,2 – 15,5 (38 – 26 – 12)	51,8	100,5	47,4 (38,0)	0,3	42,9
MSTAN-45S-TH1	скачать	48,3 – 21,7 – 23,5 (45 – 25 – 20)	144,0	109,9	141 (115,5)	0,3	108,6
MSTAN-50S-TH новый	скачать	53,9 – 36,5 – 23,0 (50 – 40 – 20)	72,0	141,3	104,4 (74,3)	0,3	38,4
MSTAN-60S-TH	скачать	64,5 – 40,5 – 25,0 (60 – 45 – 20)	108,0	164,9	166 (130,0)	0,3	49,4
MSTAN-60A-TH	скачать	64,1 – 36,0 – 34,5 (60 – 40 – 30)	216,0	157,0	287 (247,6)	0,3	103,7
MSTAN-63A-TH	скачать	67,5 – 46,0 – 29,5 (63 – 50 – 25)	117,0	177,4	194 (151,5)	0,3	49,7
MSTAN-64A-TH	скачать	68,5 – 37,0 – 34,5 (64 – 40 – 30)	259,2	163,3	360 (309,0)	0,3	119,6
MSTAN-64S-TH	скачать	68,7 – 36,8 – 24,7 (64 – 40 – 20)	172,8	163,3	245 (206,0)	0,3	79,8
MSTAN-80A-TH	скачать	84,5 – 59,0 – 30,0 (80 – 63 – 25)	153,0	224,5	298 (250,8)	0,3	51,4
MSTAN-80S-TH	скачать	84,5 – 45,5 – 25,5 (80 – 50 – 20)	216,0	204,1	370 (321,8)	0,3	79,8
MSTAN-90S-TH	скачать	94,0 – 45,5 – 35,5 (90 – 50 – 30)	432,0	219,8	750 (693,2)	0,3	148,1
MSTAN-100A-TH	скачать	104,0 – 47,0 – 29,5 (100 – 50 – 25)	450,0	235,5	830 (773,6)	0,3	144,0
MSTAN-100S-TH	скачать	105,0 – 73,5 – 26,0 (100 – 80 – 20)	144,0	282,6	356 (297,0)	0,3	41,3
MSTAN-120A-TH	скачать	125,0 – 75,5 – 36,5 (120 – 80 – 30)	432,0	314,0	1055 (990,2)	0,3	103,7
MSTAN-120S-TH	скачать	126,5 – 74,5 – 26,0 (120 – 80 – 20)	288,0	314,0	730 (660,2)	0,3	69,1
MSTAN-170A-TH	скачать	176 – 114 – 31,5 (170 – 120 – 25)	450,0	455,3	1575 (1495)	0,3	80,1
Покрытие краской
MSTANP-10S-TH	скачать	11 – 5,7 – 5,5 (10 – 6,7 – 4,5)	5,3	26,2	1,4 (1,0)	0,35	12,3
MSTANP-12S-TH	скачать	13 – 7 – 5,5 (12 – 8 – 4,5)	6,5	31,4	1,9 (1,5)	0,35	12,5
MSTANP-15A-TH	скачать	16 – 11 – 5,5 (15 – 12 – 4,5)	4,9	42,4	2,0 (1,5)	0,35	6,9
MSTANP-16A-TH	скачать	17 – 9 – 7 (16 – 10 – 6)	13,0	40,8	4,6 (3,9)	0,35	19,1
MSTANP-18S-TH	скачать	19 – 11 – 5,5 (18 – 12 – 4,5)	9,7	47,1	4,0 (3,3)	0,35	12,5
MSTANP-20A-TH	скачать	21 – 11,5 – 9 (20 – 12,5 – 8)	21,6	51,0	9,1 (8,0)	0,35	25,5
MSTANP-25A-TH	скачать	26 – 19 – 11 (25 – 20 – 10)	18,0	70,7	10,9 (9,3)	0,35	15,4
MSTANP-25S-TH	скачать	26 – 15 – 11 (25 – 16 – 10)	32,4	64,4	16,9 (15,2)	0,35	43,1
MSTANP-30S-TH	скачать	31 – 19 – 11 (30 – 20 – 10)	36,0	78,5	22,7 (20,6)	0,35	27,7
MSTANP-32S-TH	скачать	33 – 19 – 11 (32 – 20 – 10)	43,2	81,6	28,1 (25,7)	0,35	31,9
MSTANP-40A-TH	скачать	41 – 31 – 16 (40 – 32 – 15)	43,2	113,0	39,4 (35,6)	0,35	23,0
MSTANP-40S-TH	скачать	39 – 25 – 13 (38 – 26 – 12)	51,8	100,5	41,2 (38,0)	0,35	31,1
MSTANP-45S-TH	скачать	46 – 24 – 21 (45 – 25 – 20)	144	109,9	121,8 (115,5)	0,35	79,0

* OD, HT, D, H – не более; ID, d – не менее.
** Отклонение массы магнитопроводов (без контейнера) не более ± 10%.
*** Номинальное значение индуктивности одновитковой обмотки (Допуск +40/-25%).

Примечание: Допускается поставка магнитопроводов других типоразмеров, в том числе в контейнерах, поставляемых Заказчиком по отдельному договору.

По согласованию возможно изготовление вышеприведённых магнитопроводов из нового сплава АМАГ 204, отличающегося повышенной линейностью, более низкой проницаемоюстью (в пределах 10 000 – 15 000). Новый сплав более оптимален для выходных трансформаторов. Возможно также применение материалов АМАГ 201, АМАГ 211.

Технические условия (выписка) КВШУ.684459.091 ТУ (серия MSTAN)

Применение

Аудиотрансформаторы в двухтактных усилителях
Аудиотрансформаторы в однотактных усилителях (с компенсационной обмоткой)
Аудиотрансформаторы в ламповых усилителях
Выходные аудио трансформаторы
Межкаскадные аудио трансформаторы
Трансформаторы для ступенчатых регуляторов громкости
Малосигнальные аудиотрансформаторы
Микрофонные трансформаторы
Согласующие трансформаторы для цифровых источников сигнала
Трансформаторы для фонокорректоров виниловых дисков
Фазоинверторы
Согласующие трансформаторы после ЦАП

Преимущества

Линейная узкая петля гистерезиса
Высокая начальная магнитная проницаемость
Типовая начальная магнитная проницаемость – не менее 80% от максимальной
Стабильность проницаемости во всём диапазоне по индукции
Высокая индуктивность и импеданс первичной обмотки
Возможность работы с высокоомным источником сигнала
Малое число витков
Низкая паразитная ёмкость обмоток
Широкий диапазон частот
Хорошая электромагнитная связь обмоток
Снижены требования к намотке
Низкая индуктивность рассеяния
Высокий коэффициент качества
Низкий коэффициент гармоник
Низкое активное сопротивление обмоток
Низкие потери в магнитопроводе и проводах
Высокий КПД
Повышенная рабочая температура и стабильность

Дополнительные параметры и характеристики

Зависимость коэффициента индуктивности от частоты

Зависимость начальной проницаемости от частоты

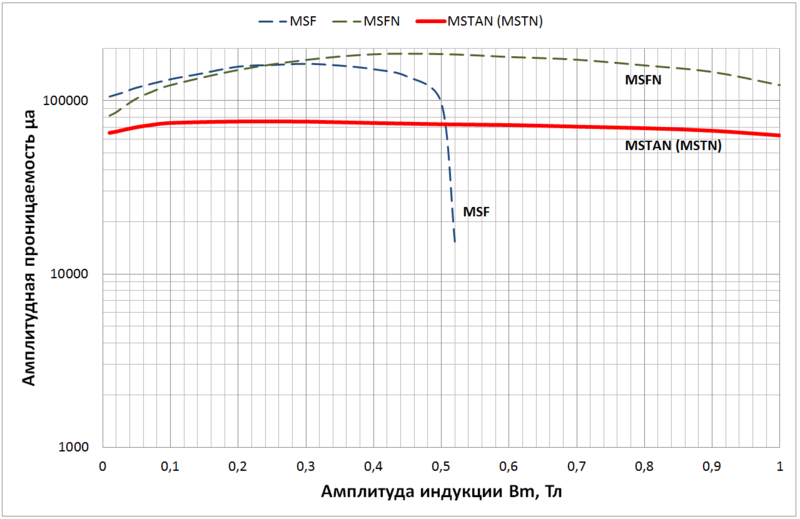

Зависимость амплитудной магнитной проницаемости (F = 50 Гц) от амплитуды индукции

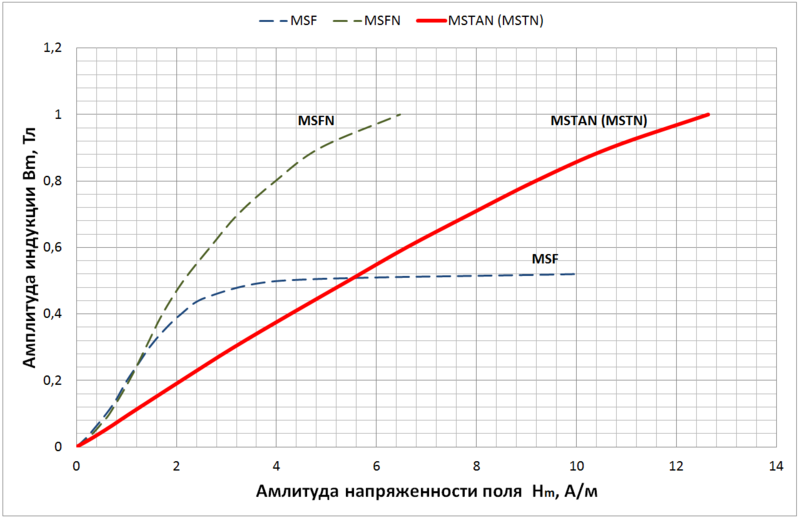

Начальная кривая намагничивания серии MSTAN (50 Гц)

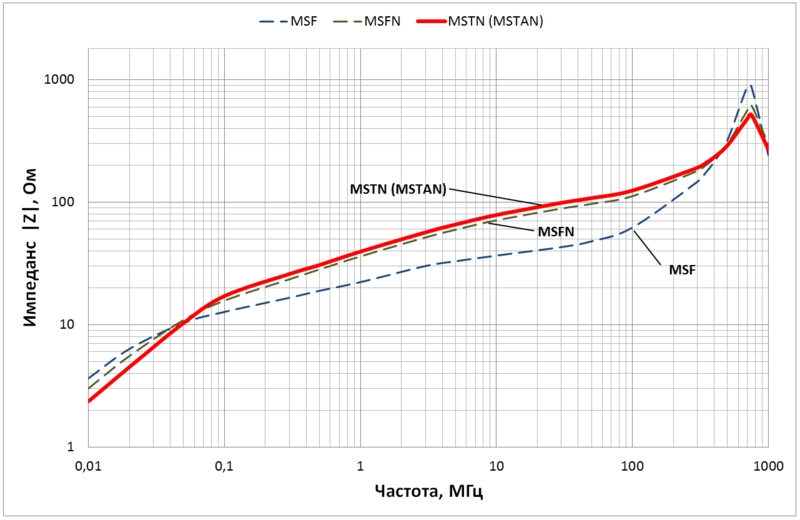

Зависимость импеданса одновитковой обмотки от частоты
(Типоразмер MSTAN-20А-Т)

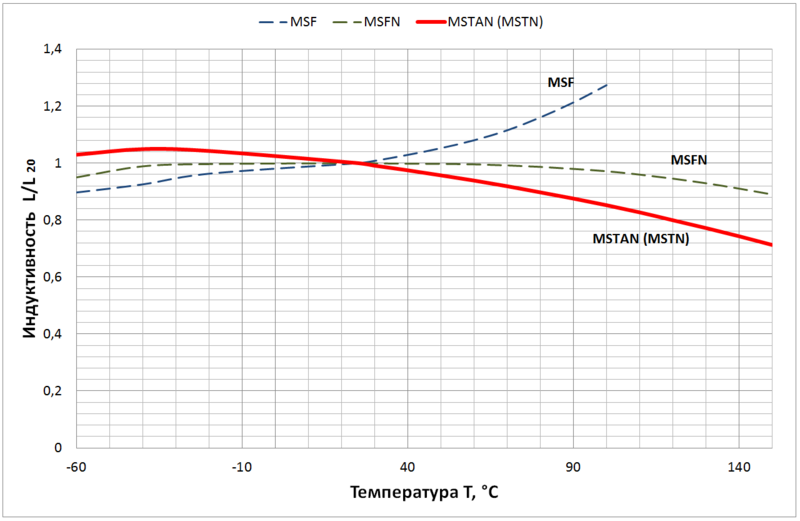

Зависимость отношения L_Т/L₂₀ от температуры
(L_Т - индуктивность при конкретной температуре, L₂₀ - индуктивность при 20 °С)

Основные характеристики используемого материала

Материал АМАГ 200C
Амплитуда индукции, В_m (25°C) 1,16 Tл
Температура Кюри, T_c: 560°C
Магнитострикция насыщения: менее 0,5x10^-6
Магнитная проницаемость (50 Гц) – 65 000 (+40/-25%)
Магнитная проницаемость (10 кГц) – 60 000 (+40/-25%)
Коэффициент прямоугольности (200 Гц) – не более 0,3
Плотность: 7,3 г/см³

Конструкция

Контейнер из трудногорючей пластмассы (MSTAN-TH). Пластмассовый контейнер, имеющий жесткую конструкцию и скругленные кромки, обеспечивает надежную механическую защиту магнитопровода от внешних воздействий с сохранением его свойств, а также возможность нанесения обмотки проводом большого диаметра.
C покрытием порошковой эпоксидной краской (MSTANP-TH). Снижаются размеры магнитопровода, но ухудшаются параметры вследствие дополнительной пропитки и механического воздействия на материал магнитопровода.

Пожарная безопасность магнитопровода и его составных элементов обеспечена применением трудногорючих и невоспламеняющихся материалов. Испытание на пожарную безопасность в соответствии с ГОСТ 20.57.406-81, метод 409.

Магнитопроводы соответствуют требованиям ГОСТ Р 55756 с изменениями и дополнениями согласно КВШУ.684459.091 ТУ, КВШУ.684459.088 ОТУ.

Пример записи

MSTAN(P)-10S-TH, где:

MS – MSTATOR;
T – назначение (трансформаторы);
A – аудио;
N – нанокристаллические;
P – покрытие краской;
10 – внешний диаметр, мм;
S – условное обозначение сечения;
TH – прецизионный отжиг в сильном поперечном магнитном поле
ТН1 - в контейнере специальные пазы для установки диэлектрической изолирующей перегородки
