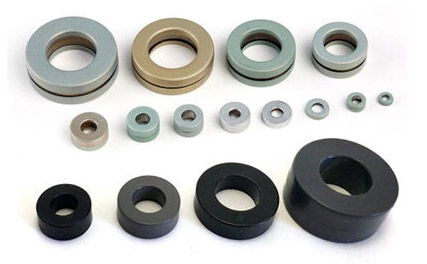

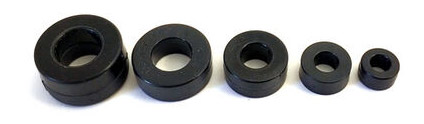

ПAO "МСТАТОР" производит широкий ряд витых тороидальных магнитопроводов с внешним диаметром от 3 до 200 мм, высотой от 1 до 30 мм из аморфных и нанокристаллических лент АМАГ, а также электромагнитные компоненты на их основе.
Технические условия (выписка):
магнитопроводы КВШУ.684459.089 ТУ (серия MSCN)- магнитопроводы КВШУ.684459.090 ТУ (серия MSTN)
- магнитопроводы КВШУ.684459.091 ТУ (серия MSTAN)
- магнитопроводы КВШУ.684459.092 ТУ (серия MSF)
- магнитопроводы КВШУ.684459.093 ТУ (серия MSFN)
ОБЩАЯ КЛАССИФИКАЦИЯ, ОСОБЕННОСТИ И НАЗНАЧЕНИЕ
| Наименование класса | Серия | Материал магнитопровода/ контейнера | Отличительные особенности | Типовое применение |
|---|---|---|---|---|
|
MSFN
|
АМАГ200С
Нанокристаллический на основе железа / пластиковый контейнер |
Отжиг в поперечном поле, проницаемость до 80 000, высокая индукция 1.2 Тл, низкие потери, повышенная рабочая температура и хорошая температурная стабильность, цена ниже аморфных. Широкий диапазон габаритных размеров до 100 мм в диаметре. |
• Дроссели синфазных фильтров,
• трансформаторы тока, в т.ч. для точных электронных счётчиков электроэнергии, • устройства защитного отключения (УЗО), • силовые ВЧ трансформаторы в импульсных источниках питания, • аудиотрансформаторы и т.д. |
|
|
MSF
|
АМАГ170
Аморфный на основе кобальта / пластиковый и алюминиевый контейнер |
Отжиг в поперечном поле, проницаемость более 100 000, очень низкие потери, плоская петля гистерезиса. | ||
|
|
MSTN
|
АМАГ200С
Нанокристаллический на основе железа / пластиковый контейнер |
Размерный ряд, материал и технология производства повторяют серию MSFN. Нормированы потери. Типовая начальная магнитная проницаемость около 20 000. |
• Силовые ВЧ трансформаторы для однотактных (форвард-конвертер) и двухтактных импульсных источников питания,
• DC-DC конвертеров, • аудиотрансформаторы. |
| Аморфные магнитопроводы для ВЧ трансформаторов |
MST
|
АМАГ186
Аморфный сплав |
Отжиг в поперечном поле. Размерный ряд повторяет серию MSFN. Нормированы потери. Плоская линейная петля гистерезиса. Коэффициент прямоугольности менее 0,1. Типовая магнитная проницаемость около 2 100. |
• Прецизионные трансформаторы тока,
• силовые ВЧ трансформаторы для однотактных (форвард-конвертер) и двухтактных импульсных источников питания, • DC-DC конвертеров. |
|
|
MSSA-L |
АМАГ172
Аморфный на основе кобальта / пластиковый контейнер |
Отжиг в продольном поле, прямоугольная петля гистерезиса, коэффициент прямоугольности до 0.98, низкие потери, низкая коэрцитивная сила. |
• Дроссели магнитных усилителей в многоканальных импульсных источниках питания (обеспечивают эффективную раздельную стабилизацию и защиту выходов всех каналов),
• автогенераторы с режимом насыщения и др. |
|
MSSA-N
|
Отжиг без поля, прямоугольная петля гистерезиса, коэффициент прямоугольности до 0.94, потери и коэрцитивная сила ниже серии MSSA-L. | |||
| Нанокристаллические с прямоугольной петлёй гистерезиса | MSSN |
АМАГ200
Нанокристаллический на основе железа / пластиковый контейнер |
Отжиг в продольном поле, коэффициент прямоугольности до 0.98, высокая индукция 1.2 Тл, цена ниже серии MSSА. | |
|
|
MSCN
|
АМАГ178N
Нанокристаллический |
Индукция 1.05 Тл.
Типовая проницаемость 210.
Работа со смещением до 35 Э.
Минимальные потери.
|
• Дроссели корректоров коэффициента мощности,
• обратноходовые трансформаторы, силовые индуктивности, • выходные дроссели, • фильтры с высокой добротностью, • резонансные цепи. |
|
|
MSC-NGA |
2НСР,
АМАГ202
Аморфный на основе железа / пластиковый контейнер |
Высокая индукция 1.4 Тл. немагнитный зазор, длинная плоская ПГ, работа со смещением до 60 Э. |
• Выходные дроссели со смещением постоянным током,
• дроссели дифференциальных фильтров, • дроссели корректоров КМ, • обратноходовые трансформаторы и т.д. |
| MSC-NGN |
АМАГ200C
Нанокристаллический на основе железа / пластиковый контейнер |
Индукция 1.16 Тл.
Немагнитный зазор.
Низкие потери.
Высокая рабочая температура (+155 °С).
Смещение до 40 Э.
|
||
|
|
MSC |
2НСР,
АМАГ202
Аморфный на основе железа / алюминиевый или пластиковый контейнер |
Высокая индукция 1.4 Тл., распределённый зазор, длинная плоская ПГ, работа со смещением до 35 Э, низкий профиль. | |
|
Новейшие порошковые магнитопроводы на основе аморфной ленты.
Производитель: AMOGREENTECH
|
APH |
Измельчённый аморфный сплав на основе железа
Bm = 1.56 Тл |
Высокая индукция 1.5 Тл. Низкие потери. Очень высокий уровень смещения постоянным током, до 150 Э и выше. Проницаемость из ряда 26, 60, 75, 90. | |
|
Новейшие порошковые магнитопроводы на основе нанокристаллической ленты ленты.
Производитель: AMOGREENTECH
|
APM |
Измельчённый нанокристаллический сплав на основе железа
Bm = 1.2 Тл |
Высокая индукция 1.2 Тл. Самые низкие потери. Высокий уровень смещения постоянным током, до 100 Э и выше. Проницаемость из ряда 26, 60, 90, 125. | |
|
|

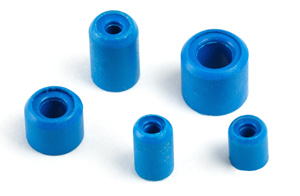

MSB |
АМАГ172
Аморфный на основе кобальта / пластиковый контейнер |
Прямоугольная ПГ, отжиг без поля, коэффициент прямоугольности до 0.85, высокая проницаемость, цилиндрическая форма, миниатюрные, могут одеваться непосредственно на выводы компонентов. |
Подавление коротких выбросов и ВЧ колебаний на фронтах за счёт изменения характера переключения активных компонентов, устраняют причину (источник) помех.
• Импульсные источники питания, • схемы управления электродвигателями, • переключающие полупроводниковые устройства, • для защиты полупроводниковых приборов и др. |
|
Помехоподавляющие для многовитковых дросселей
|
MSK | Имеют большие размеры, чем серия MSB, используются для многовитковых помехоподавляющих дросселей. | ||
|
|
MSTAN |
АМАГ200С,
АМАГ204N
Нанокристаллический сплав на основе железа |
Линейная ПГ, отжиг в максимальном поперечном поле, индукция 1,2 Тл.
Проницаемость:
• АМАГ200С - более 50000;
• АМАГ204N - от 10000 до 15000.
Коэфф. прямоугольности:
• АМАГ200С - менее 0.3;
• АМАГ204N - менее 0.1
|
Различные аудиотрансформаторы:
• малосигнальные входные, • фазоинверторы, • корректоры, • межкаскадные, • выходные и т.д. |
Таблица соответствия магнитопроводов, ранее разработанных по КВШУ.684459.001ТУ, указанным на сайте ПАО «Мстатор»
|
Тип магнитопровода по |
Обозначение магнитопровода на сайте |
Примечание |
|---|---|---|
|
1. Магнитопроводы помехоподавляющие  |
1.1 Помехоподавляющие магнитопроводы для многовитковых дросселей MSK |
Прямоугольная петля гистерезиса. |
|
1.2 Помехоподавляющие магнитопроводы для одновитковых дросселей MSB |
||
|
2. Магнитопроводы дроссельные типа МД   |

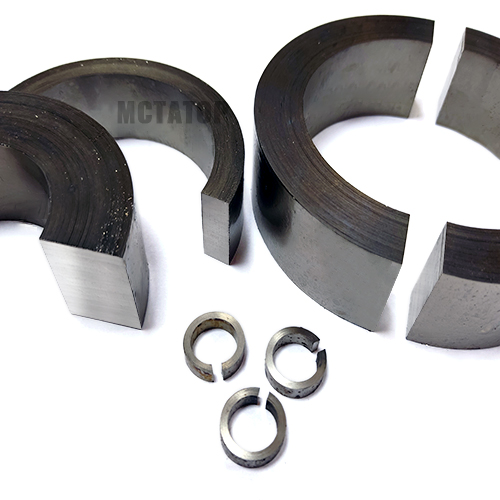

2.1 Магнитопроводы с немагнитным зазором серии MSC-G |
Разрезные |
|
2.2 Магнитопроводы с распределённым зазором серии MSC |
Серия «С» |
|
|
2.3 Низкопрофильные дроссельные магнитопроводы с распределённым зазором серии MSC |
Серия «С» |
|
|
3. Магнитопроводы насыщения типа МН  |
3.1 Аморфные магнитопроводы с прямоугольной петлёй гистерезиса |
Отжиг в продольном поле
Отжиг без поля
|
|
3.2 Нанокристаллические магнитопроводы с прямоугольной петлёй гистерезиса серии MSSN-L |
Отжиг в продольном поле |
|
|
4. Магнитопроводы типа КЛ  |
4.1 Аморфные магнитопроводы с высокой проницаемостью серии MSF |
Отжиг в поперечном поле. Линейная петля гистерезиса. Высокая проницаемость. |
Кроме указанных на этой странице ПАО «Мстатор» производит профильную серию аморфных магнитопроводов MSP для сетей телекоммуникации, представленных в разделе продукция для сетей ISDN, DSL, а также серию миниатюрных магнитопроводов КЛ (информация предоставляется по запросу) в контейнере из алюминиевой фольги для импульсных трансформаторов. ПАО «Мстатор» выпускает широкую номенклатуру магнитомягких аморфных и нанокристаллических лент, имеет всё необходимое оборудование и охотно рассматривает заявки на разработку и изготовление партии магнитопроводов или законченных электромагнитных компонентов (трансформаторов и дросселей) по спецификации заказчика.

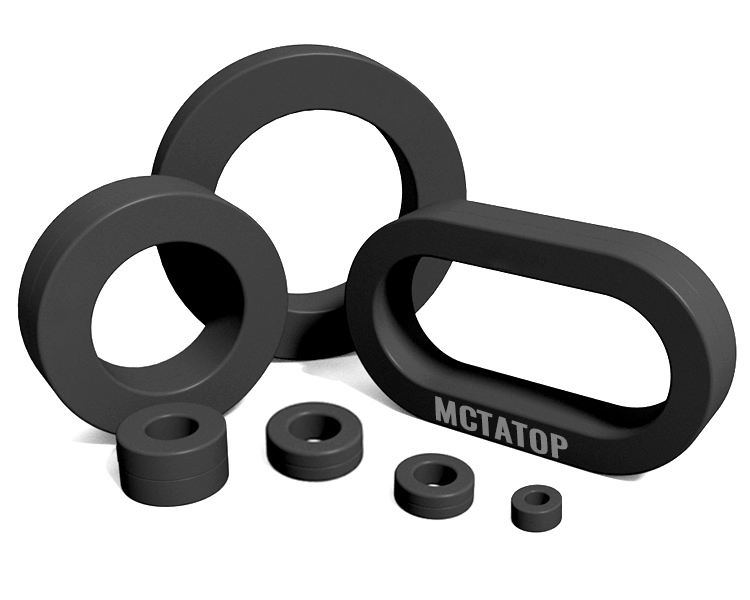

Специфичные изделия подобного рода (например магнитопровод овальной формы для электронных счётчиков электроэнергии (АСКУЭ, АИИС КУЭ) и т.п.) не представлены на сайте, но наши специалисты всегда готовы помочь заказчику в решении конкретных технических задач.
